Сварка ПНД: как проверить стыковое соединение трубы и фитинга?

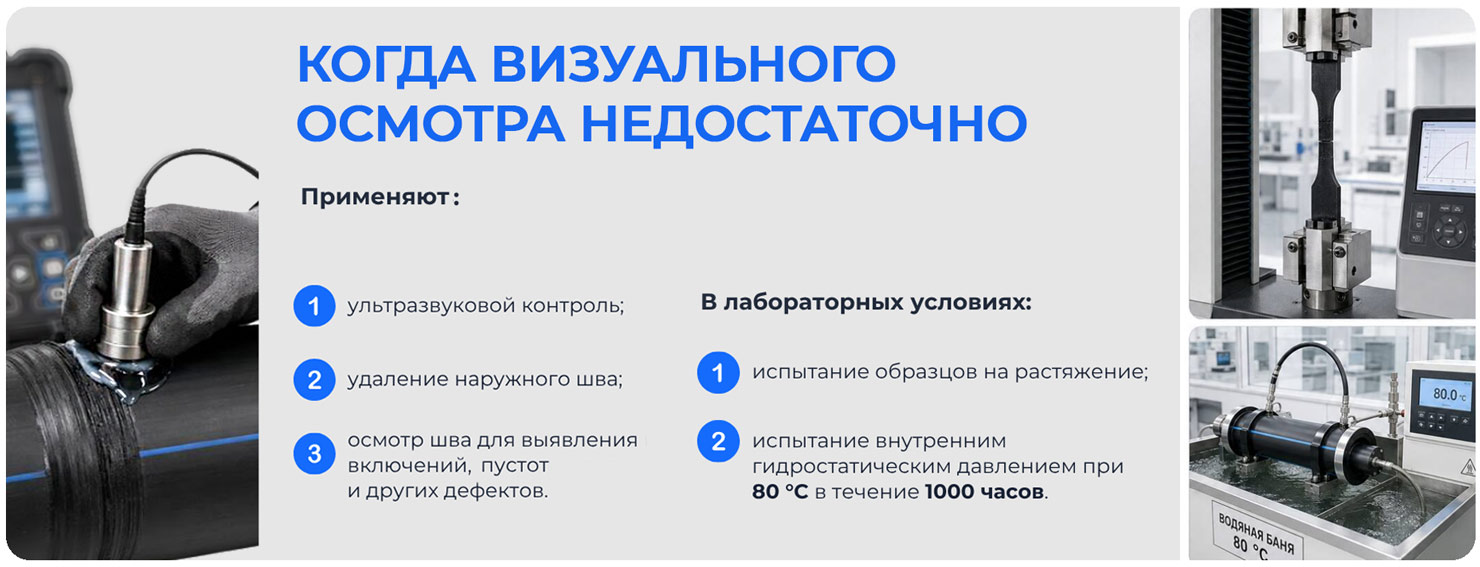

Согласно ГОСТ Р 55276 – 2024 проверка стыкового соединения ПНД труб и фитингов следует проводить с протокола сварки. Он позволяет сопоставить фактические параметры цикла с технологической инструкцией. После этого выполняют визуальный и измерительный контроль сварочного шва. При необходимости применяют ультразвуковой контроль или удаляют наружный шов для выявления включений и пустот.

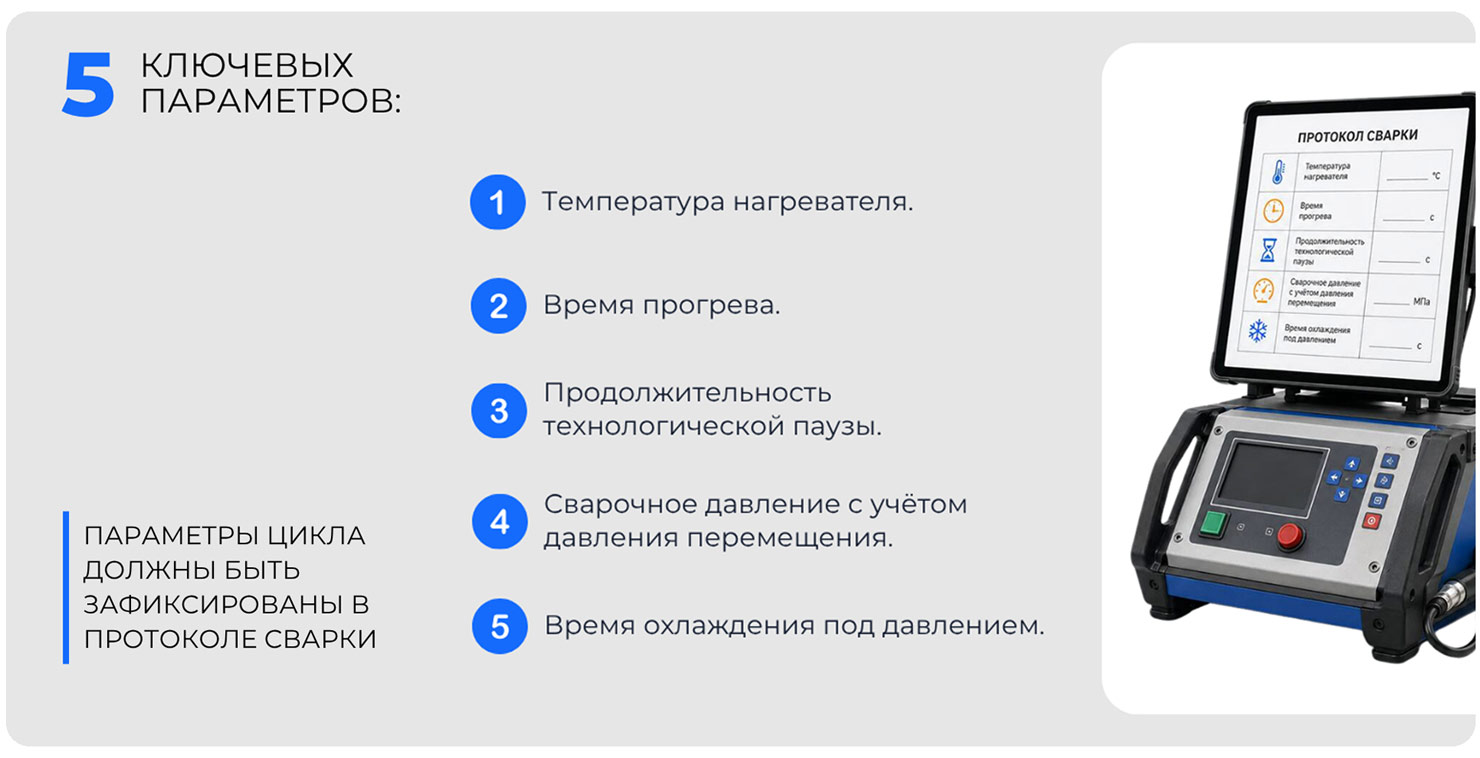

Что проверить в протоколе сварки ПНД труб и фитигов

5 ключевых параметров сварки, которые должны быть зафиксированы в протоколе сварки:

1. Температура нагревателя.
2. Время прогрева.
3. Продолжительность технологической паузы.
4. Сварочное давление с учётом давления перемещения.
5. Время охлаждения под давлением.

Как не допустить ошибок в процессе стыковой сварки ПНД

Качество стыковой сварки труб из полиэтилена низкого давления (ПНД) на 90% определяется соблюдением режимов и подготовкой. Ошибки, допущенные на любом этапе, приводят к ослаблению соединения, а в ответственных трубопроводах к авариям. Рассмотрим ключевые точки контроля.

1. Подготовка: фундамент надежного шва стыковой сварки ПНД. Наиболее частые ошибки скрыты на этапе подготовки, когда кажется, что сварка еще не началась.

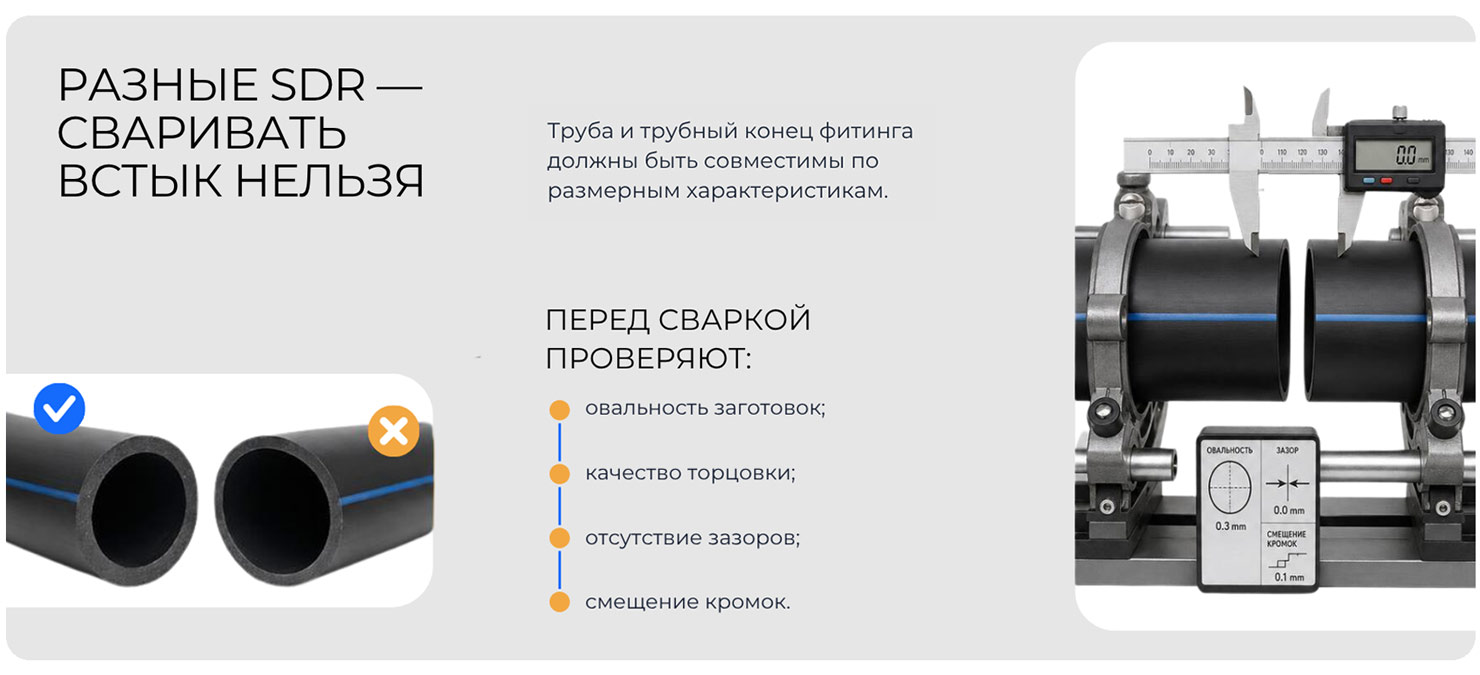

Ошибка #1: Сварка труб и фитингов с разным SDR.

Это главная ловушка для новичков. Наружный диаметр труб может совпадать, но при разном SDR (соотношении диаметра к толщине стенки) их внутренние диаметры будут отличаться. Это приводит к перегреву тонкой стенки и недогреву толстой. Шов получается неравномерным и непрочным. (!) Всегда проверяйте идентичность маркировок SDR на трубах и фитингах.

Ошибка #2: Небрежная очистка и торцевание. Пыль, грязь и масло, попавшие в расплав, становятся инородными включениями, ослабляющими структуру шва. Используйте специальные салфетки непосредственно перед сваркой. Не менее важно торцевание — даже заводской край может быть неровным. Торцеватель должен обеспечивать полный прилегающий контакт, зазор между трубами после обработки не должен превышать 0,2 мм.

2. Параметры сварки: как избежать перегрева и недогрева. Вторая группа критических ошибок связана с нарушением режимов нагрева и давления.

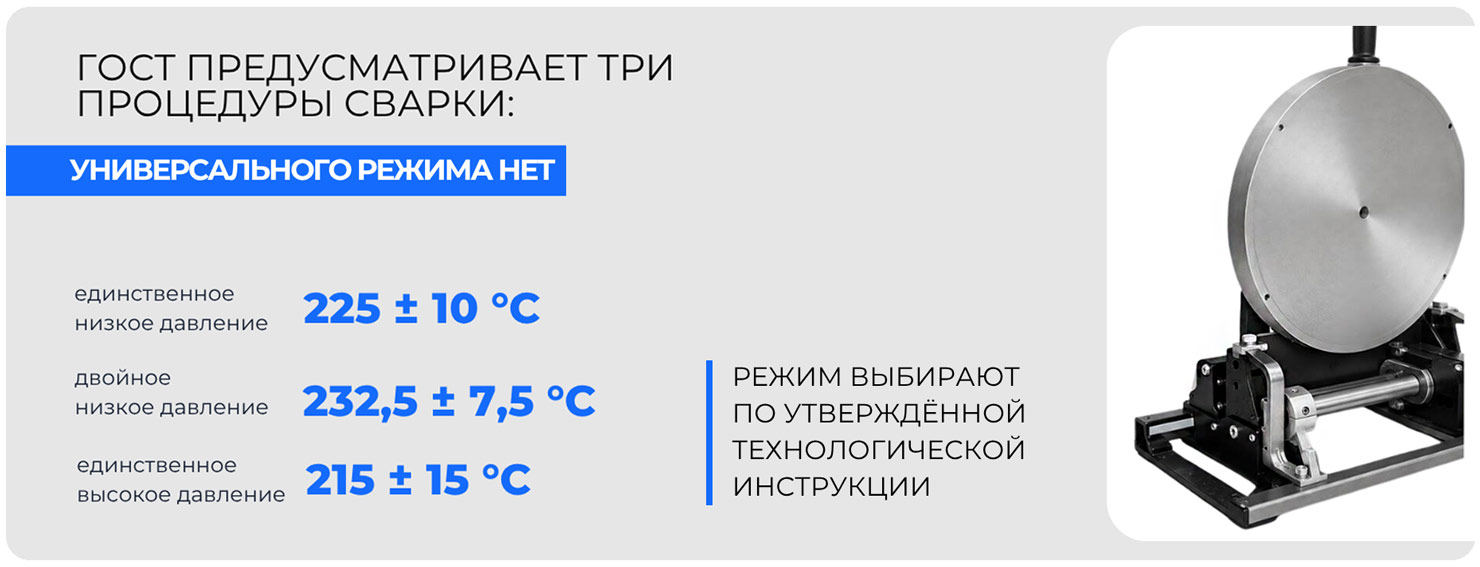

Температура нагревателя: ГОСТ Р 55276 - 2024 предусматривает три процедуры: при единственном низком, двойном низком и единственном высоком давлении. Поэтому универсального режима «для любого ПЭ» нет. В зависимости от процедуры температура нагревателя составляет 225 ± 10 °C, 232,5 ± 7,5 °C или 215 ± 15 °C.

Ошибки: перегрев полиэтилена, при котором он не плавится, а закипает и образует раковины по шву; недогрев материала не обеспечивает текучести и сварное соединение получает нерасплавленные углубления.

Контроль давления: гидравлика аппарата должна быть исправна. Недостаточное давление масла — частая причина брака, так как трубы не сходятся с нужным усилием. Критическая пауза: это время между извлечением нагревателя и сведением труб. Даже 3 секунды сверх нормы могут стать фатальными — оплавленная поверхность остывает ниже температуры кристаллизации, и прочная молекулярная связь не образуется .

3. Охлаждение: время без компромиссов. Последняя стадия, где часто нарушают технологию. Охлаждение должно проходить строго под давлением осадки.

Ошибка: Преждевременное снятие давления или извлечение трубы из зажимов. Горячий шов еще пластичен, и любое воздействие вызывает внутренние напряжения и деформацию (сужение внутреннего диаметра, излом). Время охлаждения зависит от диаметра и толщины стенки и должно строго соблюдаться по технологической карте.

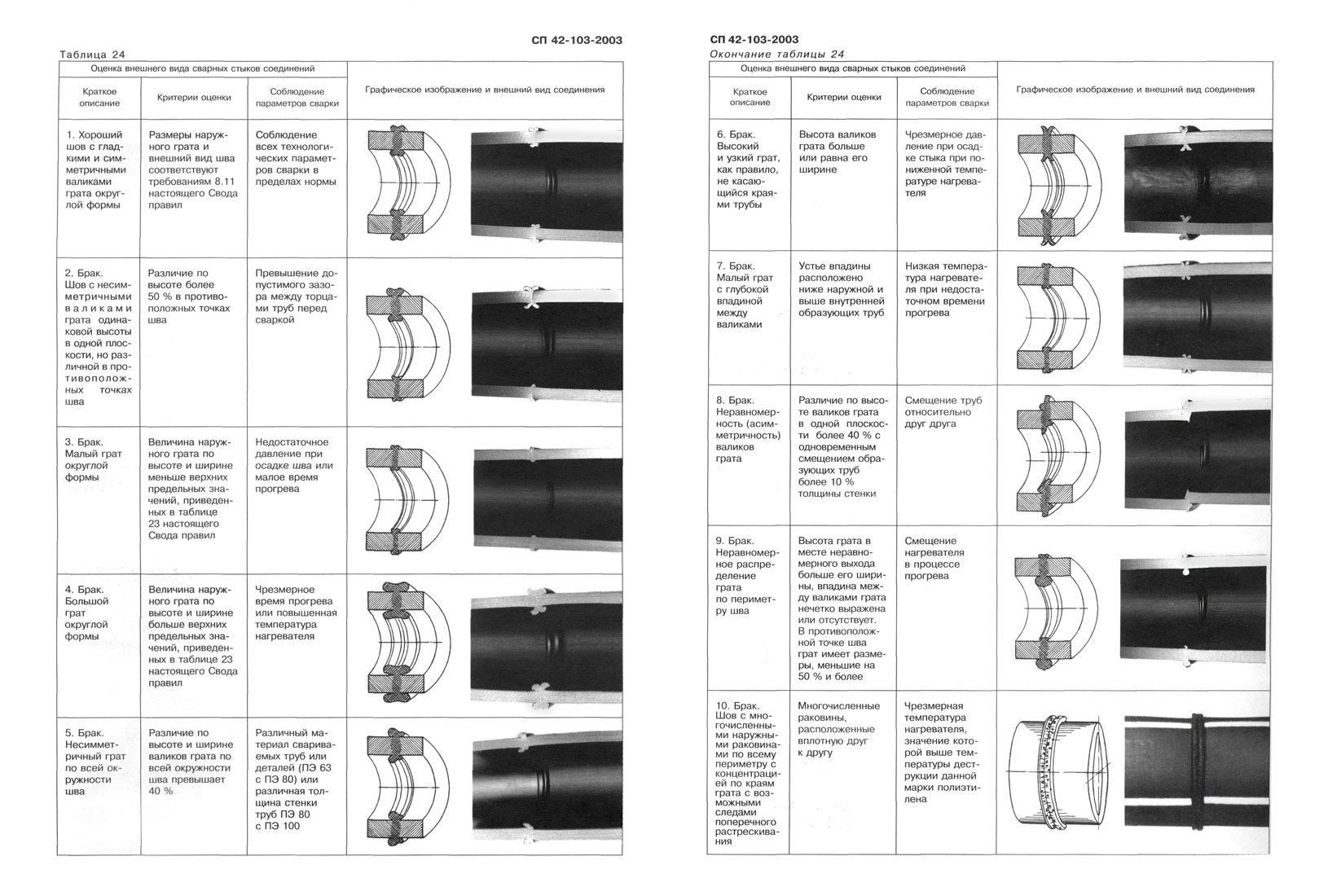

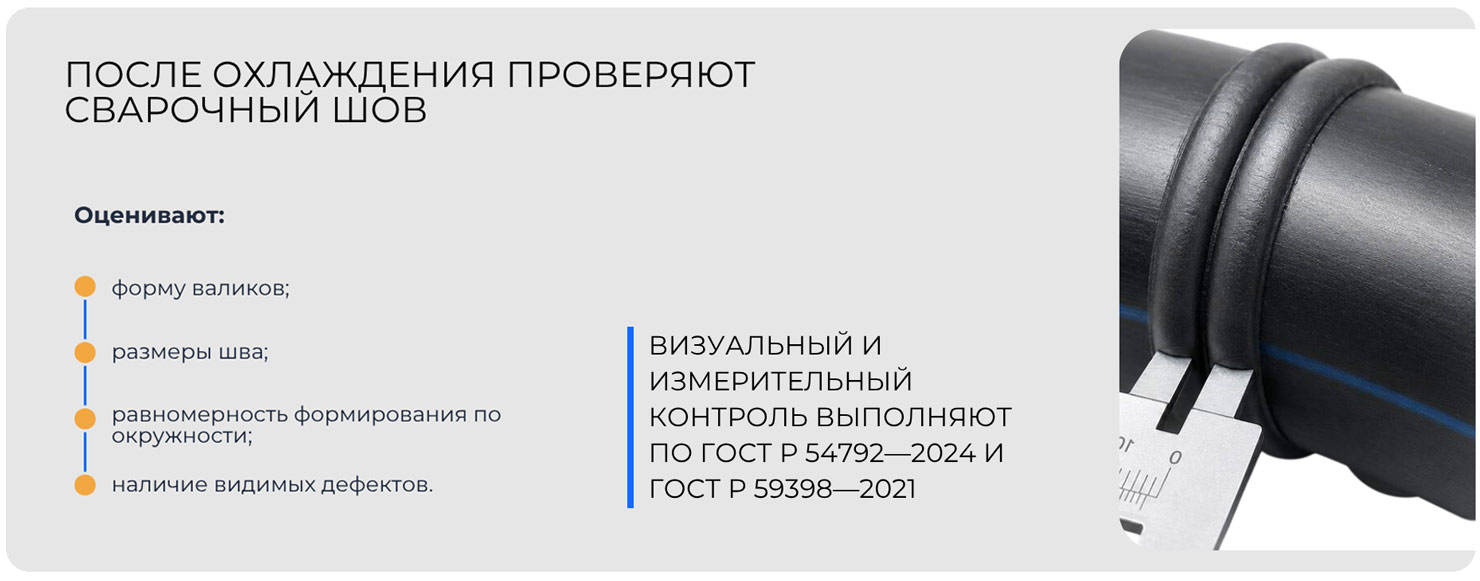

Контроль качества: визуальные признаки надежного стыка

После завершения сварки проведите визуальный осмотр. Качественный шов должен иметь: равномерный грат (валик) одинаковой высоты и ширины по всему периметру. Гладкую поверхность без трещин, раковин и подрезов. Несоосность труб (перекос) не должна превышать 10% от толщины стенки. Если грат имеет неправильную форму (узкий, высокий или слишком большой), это указывает на нарушение давления или времени нагрева — такой стык требует переделки.

Золотое правило: не полагайтесь на глазомер. Используйте автоматизированные аппараты с протоколированием, которые блокируют цикл при отклонении от регламента, и всегда сверяйтесь с таблицей режимов для вашего диаметра и SDR трубы.
