Стыковая сварка ПНД труб: технология и нюансы применения в Москве

Полиэтиленовые трубы (ПНД) уверенно занимают доминирующие позиции в сегменте инженерной инфраструктуры Москвы и других регионов России. Их востребованность обусловлена комплексом эксплуатационных преимуществ: коррозионной стойкостью, длительным ресурсом службы (свыше 50 лет), химической инертностью и устойчивостью к динамическим нагрузкам. Наиболее востребованным и одним из самых надёжных способов формирования неразъёмных соединений в таких трубопроводах признана стыковая сварка.

Последовательно разберём физико-технические основы метода стыковой сварки, его ключевые преимущества перед альтернативными решениями, а также специфику применения в различных отраслях — от магистрального водоснабжения до газораспределительных систем.

Что такое стыковая сварка труб ПНД?

Стыковая сварка полиэтиленовых труб представляет собой термический способ соединения, при котором торцы свариваемых деталей разогреваются до вязкотекучего состояния прямым контактом с нагревательным инструментом. Последующее сжатие под контролируемым давлением обеспечивает взаимное проникновение полимерных цепей в зоне стыка. После остывания формируется монолитное соединение, прочность которого сопоставима с прочностью основного тела трубы, а часто и превосходит её за счёт отсутствия внутренних напряжений.

Технология рекомендована к применению для труб с наружным диаметром свыше 50 мм и толщиной стенки не менее 4 мм. Практический диапазон свариваемых диаметров охватывает значения от 40 до 1600 мм, что позволяет использовать метод как при строительстве распределительных сетей, так и при монтаже магистральных трубопроводов высокого давления.

Преимущества стыковой сварки:

• Высокая надежность и герметичность соединения
• Равнопрочность с основным материалом трубы
• Экономическая эффективность при монтаже протяженных магистралей
• Возможность механизации и автоматизации процесса

Оборудование для стыковой сварки

Требования к сварочным аппаратам

Сварочное оборудование для стыковой сварки должно обеспечивать точное соблюдение технологических параметров: температуры нагрева, времени нагрева, давления оплавления и осадки. С 2025 года действует ГОСТ ISO 12176-1-2025, устанавливающий единые требования к оборудованию для сварки полиэтиленовых систем нагретым инструментом встык. Настоящий стандарт идентичен международному стандарту ISO 12176-1:2017 «Трубы и фитинги пластмассовые.

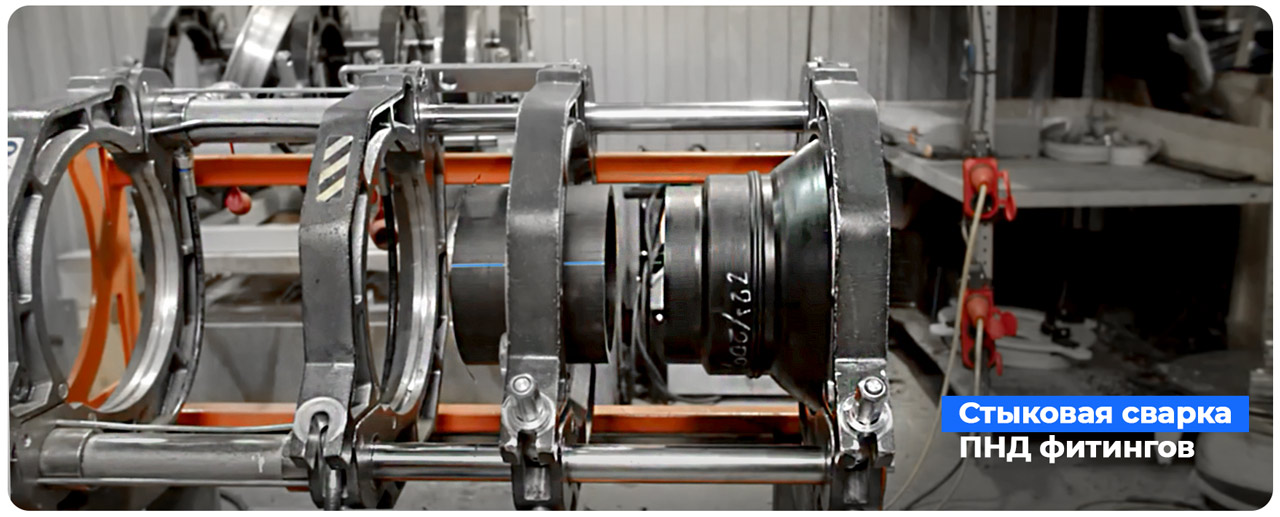

Современные аппараты для стыковой сварки оснащаются:

• Центратором для фиксации и соосного выравнивания труб
• Торцевателем для механической обработки торцов
• Нагревательным элементом с антиадгезионным покрытием
• Силовым блоком (гидравлическим или механическим), создающим контролируемое давления
• Блоком протоколирования, регистрирующим параметры сварки

Ведущие производители и бренды стыковых аппаратов в России

Российский рынок сварочного оборудования представлен как отечественными заводами с полным циклом производства, так и дистрибьюторами известных мировых брендов.

• «Волжанин» — один из опытнейших производителей сварочного оборудования в России. Завод специализируется на стыковых аппаратах для труб диаметром от 40 до 1600 мм.
• Российский производитель «РОБУ» (ROBU), который с 2011 года разрабатывает и выпускает аппараты для сварки пластиковых труб. Предлагает модели для различных диаметров, включая тяжёлую серию для труб до 355 мм и более.
• Компания «ПРОСВАР» с полноценным сервисным центром. За 10 лет работы освоила выпуск широкого спектра оборудования для ПЭ и ПНД труб.
• Относительно новый российский бренд «ПОЛИВЕЛД» Группы ПОЛИПЛАСТИК появился в 2024 году как прямая альтернатива ушедшим европейским маркам. Что предлагают: полную линейку — от аппаратов с ручным управлением до полностью автоматических машин CNC (например, ПОЛИВЕЛД 315 CNC). Диапазон свариваемых труб — от 40 до 1600 мм. Модели могут оснащаться блоком протоколирования, что критически важно для строительства газопроводов.

На рынке также представлены аппараты зарубежных производителей, хорошо зарекомендовавших себя в России. •

• Rothenberger. Например, модели R315F с блоком протоколирования Dataline III активно используются для монтажа газопроводов. Они обеспечивают стабильные параметры давления в напряжённом режиме и подходят для бестраншейных методов прокладки.
• Аппарат для стыковой сварки Smart Joint FM 160 с диапазоном диаметров сварки 63-160 мм. Аппараты проходят многоступенчатый контроль качества и сертифицированы по ГОСТ. Приобретая сварочный аппарат в нашей компании «Фитинг Фэктори» вы получите гарантию, доставку по России, а также услуги по обучению работе с оборудованием.

Технологический процесс стыковой сварки

Стыковая сварка — многоэтапный процесс, каждый этап которого критически важен для качества конечного соединения. Процесс основан на двух законах термодинамики: диффузии и вязко-текучем состоянии полимера.

1. Подготовка труб и рабочей площадки.

• Площадка должна быть защищена от ветра, осадков и пыли. При отрицательных температурах (ниже +5°C) требуется использование укрытий и систем обогрева.
• Трубы очищаются от грязи, масла и других загрязнений.
• Проверяется соответствие труб по материалу, диаметру и толщине стенки
• Важно: недопустимо смешивать трубы из разных классов полиэтилена.

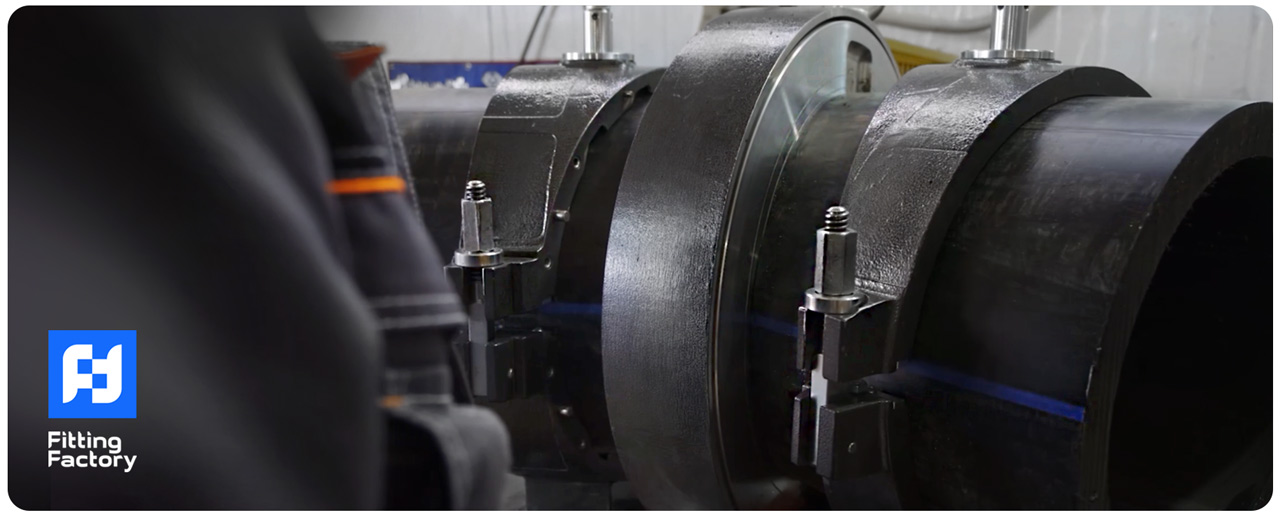

2. Установка и центровка труб

Трубы фиксируются в зажимах центратора сварочного аппарата. Обеспечивается соосность — максимальное несовпадение кромок не должно превышать 10% толщины стенки трубы. Зазор между торцами после центровки не должен превышать: 0,5 мм — для труб диаметром до 110 мм 0,7 мм — для труб диаметром до 315 мм

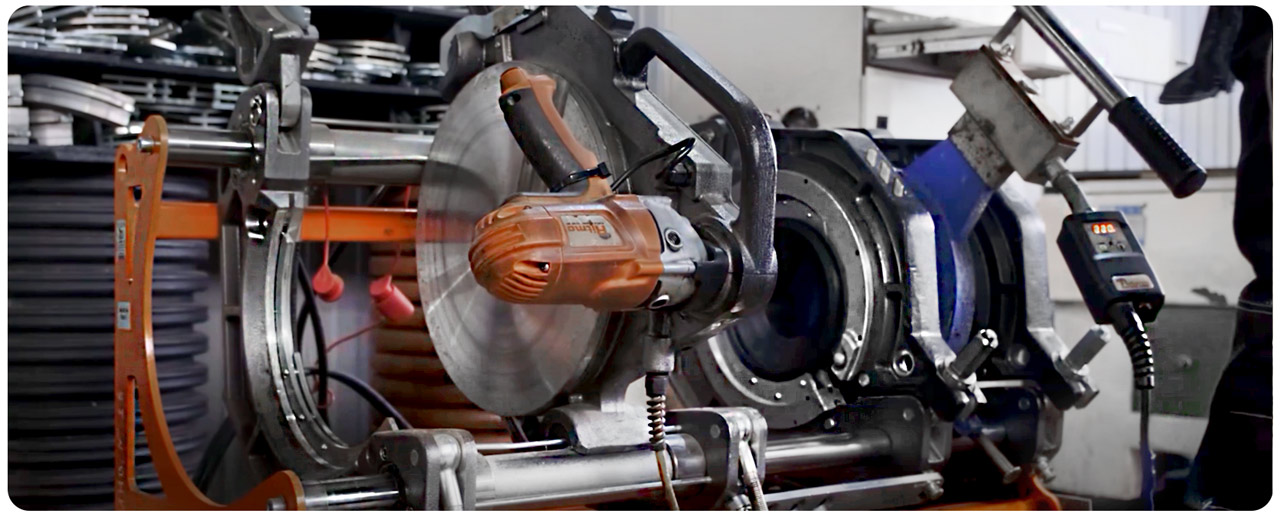

3. Торцевание (механическая обработка)

Торцы труб подвергаются механической обработке для удаления оксидной пленки, загрязнений и обеспечения параллельности. Снимаемый слой составляет 1–3 мм в зависимости от условий хранения труб. При правильном торцевании стружка должна быть сплошной и равномерной по всей толщине стенки. Охлаждающие жидкости при торцевании не применяются.

4. Нагрев торцов

Нагревательный инструмент с антиадгезионным покрытием подводится к торцам труб. Температура нагревательного элемента должна составлять 195-205°C при температуре воздуха +20°C. Процесс нагрева проходит в два этапа: оплавление — торцы прижимаются к нагревателю с давлением 0,6–0,8 кгс/см² (для ПНД) до образования равномерного грата по периметру; прогрев — после образования грата давление снижается до минимума, достаточного для плотного контакта с нагревателем, и выполняется прогрев торцов. Время нагрева зависит от толщины стенки трубы.

5. Осадка (соединение)

Нагревательный элемент удаляется из зоны сварки. Торцы труб сводятся под давлением осадки, которое должно составлять 0,2 МПа для труб ПНД. Расплавленный полиэтилен выдавливается, формируя сварной шов. Время технологической паузы между удалением нагревателя и осадкой должно быть минимальным — не более 2-3 секунд.

6. Охлаждение соединения

Сварной стык выдерживается под давлением осадки до полного остывания до температуры окружающей среды. Движение труб до окончания охлаждения не допускается. Время охлаждения зависит от диаметра и толщины стенки.

Контроль качества: протоколы Мосводоканала и СКЗ

Для сдачи объекта в эксплуатацию недостаточно просто показать сварочный аппарат. Каждый стык нумеруется, маркируется временем сварки и индексом оператора. Современное оборудование оснащено модулями GPS/ГЛОНАСС и Bluetooth-принтерами, которые сразу выгружают данные в облачный журнал строительного контроля.

Экспертиза швов проводится несколькими методами:

1. Визуально-измерительный контроль (ВИК). Проверяется симметрия двойного валика (грата) по всему периметру. Разница в высоте валиков не должна превышать 2 мм.

2. Ультразвуковой контроль (УЗК). Позволяет увидеть внутренние пустоты (раковины), возникшие из-за попадания пыли или влаги в зону плавления. В рамках тендеров Фонда капитального ремонта МКЖД ультразвук стал обязательным требованием для диаметров от 500 мм.

3. Механические испытания. На пилотных участках вырезаются образцы («дублеры») и отправляются в лабораторию на растяжение. Разрушение должно происходить по основному телу трубы, а не по линии шва.

Распространенные ошибки при сварке ПНД труб встык:

Стыковая сварка ПНД труб — это многократно подтверждённая практикой технология, обеспечивающая формирование равнопрочных, герметичных и долговечных соединений полиэтиленовых трубопроводов. Надёжность и эксплуатационный ресурс сварного стыка напрямую определяются строгим соблюдением всех технологических этапов: механической подготовки и центровки труб, торцевания, контролируемого нагрева, осадки под давлением и последующего охлаждения без снятия нагрузки.

Ввод в ассортимент компании «Фитинг Фэктори» сварочного оборудования торговой марки Smart Joint — одного из ведущих международных производителей — позволяет российским строительным и монтажным организациям оснащать свои сварочные посты техникой, соответствующей актуальным международным стандартам (включая требования ГОСТ ISO) и адаптированной к реальным условиям эксплуатации в России.

Если вы планируете приобретение оборудования для стыковой сварки или нуждаетесь в профессиональной консультации по выбору технологии и оснастки — обращайтесь в «Фитинг Фэктори». Мы поставляем сертифицированное сварочное оборудование и комплектующие для полиэтиленовых трубопроводов, предлагая как отдельные позиции, так и комплексные решения под задачи проекта.
