Стальные фланцы: руководство по выбору для трубопроводов и полиэтиленовых втулок

Стальной фланец — это та самая деталь, которая позволяет сделать соединение разъёмным, подключить задвижку, насос или поженить пластиковую трубу со стальной при монтаже трубопровода. От того, какой фланец вы выберете, зависит, будет ли система герметичной, сколько она прослужит и насколько безопасной будет в работе.

В этой статье разбираемся какие бывают стальные фланцы, что требует ГОСТ, чем отличаются фланцы под полиэтиленовую втулку, как подобрать подходящий вариант для вашего проекта в Москве.

Что такое фланец стальной и где он применяется?

Фланец стальной — это плоская деталь круглой формы с отверстиями под болты или шпильки, предназначенная для герметичного соединения труб, арматуры и оборудования. Фланцевое соединение остаётся самым распространённым способом разборного монтажа в промышленности и ЖКХ.

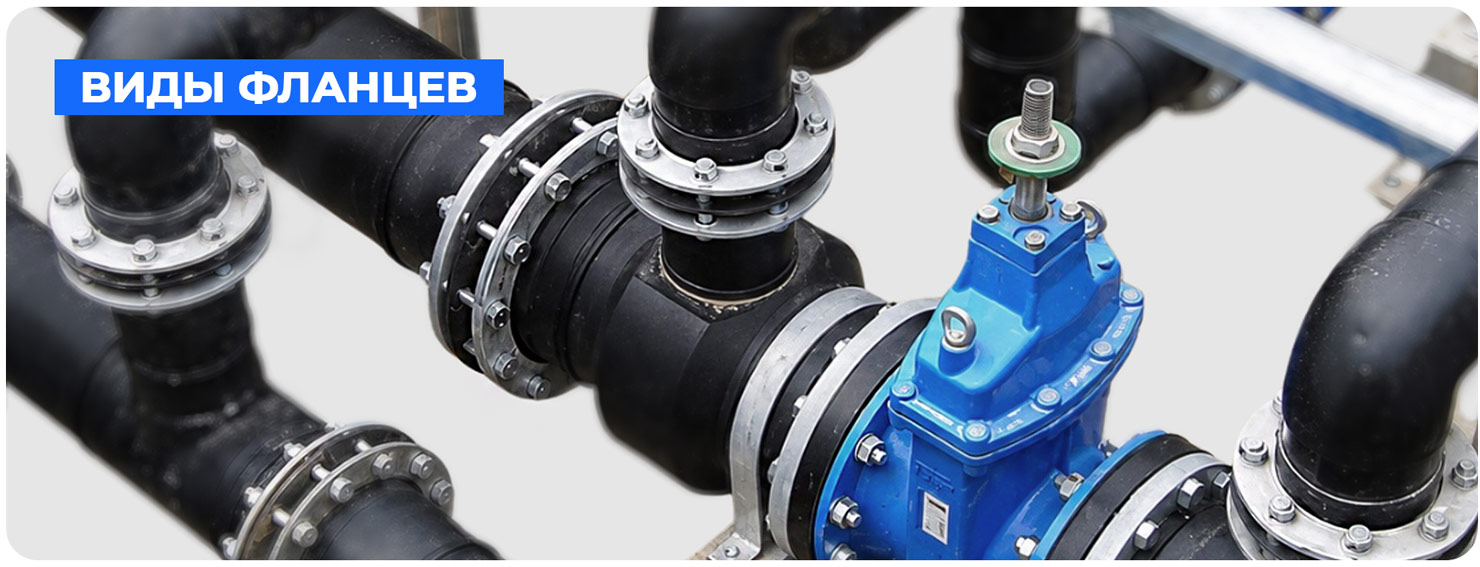

Классификация стальных фланцев

По конструкции

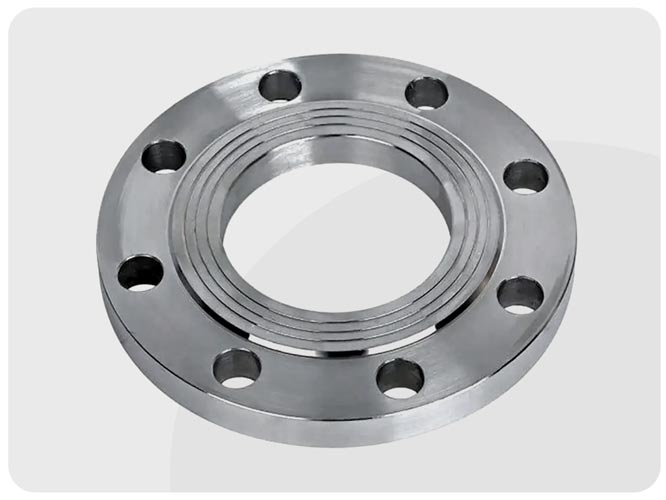

• Фланец стальной плоский приварной — наиболее востребованный тип. Представляет собой плоское кольцо с центральным отверстием и крепёжными отверстиями. Труба вставляется в отверстие и приваривается к фланцу.
• Фланец стальной приварной встык (воротниковый) — имеет конический воротник, который приваривается к трубе стыковым швом. Применяется при высоких давлениях в ответственных трубопроводах.

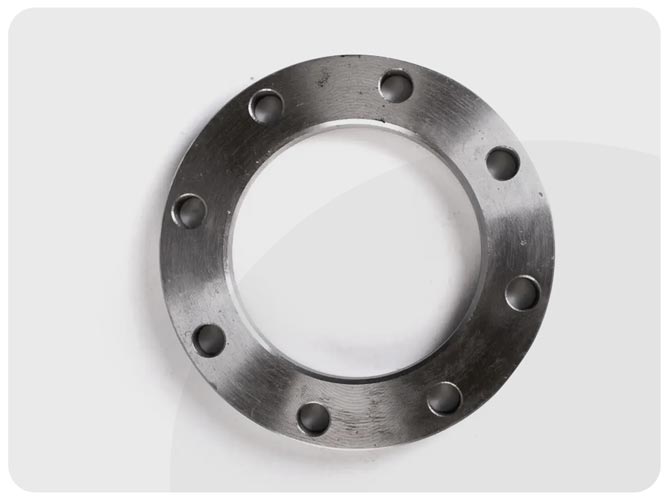

• Фланец стальной под втулку ПЭ — плоский фланец с расточенным центральным отверстием под полиэтиленовую втулку. Позволяет создавать разъёмное соединение полиэтиленовых трубопроводов с металлической арматурой.

По стандартам

ГОСТ 33259-2015 — основной действующий стандарт на фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Заменил серию ГОСТ 12815-80 – ГОСТ 12822-80. Устанавливает типы фланцев, формы уплотнительных поверхностей, технические требования к изготовлению и маркировке.

ГОСТ 12820-80 — стандарт на фланцы стальные плоские приварные, широко применявшийся до введения ГОСТ 33259-2015. Многие производители продолжают выпускать продукцию по этому стандарту.

ГОСТ 28759.3-2022 — фланцы сосудов и аппаратов стальные приварные встык для нефтехимической и газовой промышленности .

Фланец стальной под втулку ПЭ: особенности и применение

Особую категорию составляют фланцы стальные под втулку ПЭ. Это плоские фланцы с расточенным центральным отверстием, диаметр которого соответствует наружному диаметру полиэтиленовой втулки под фланец.

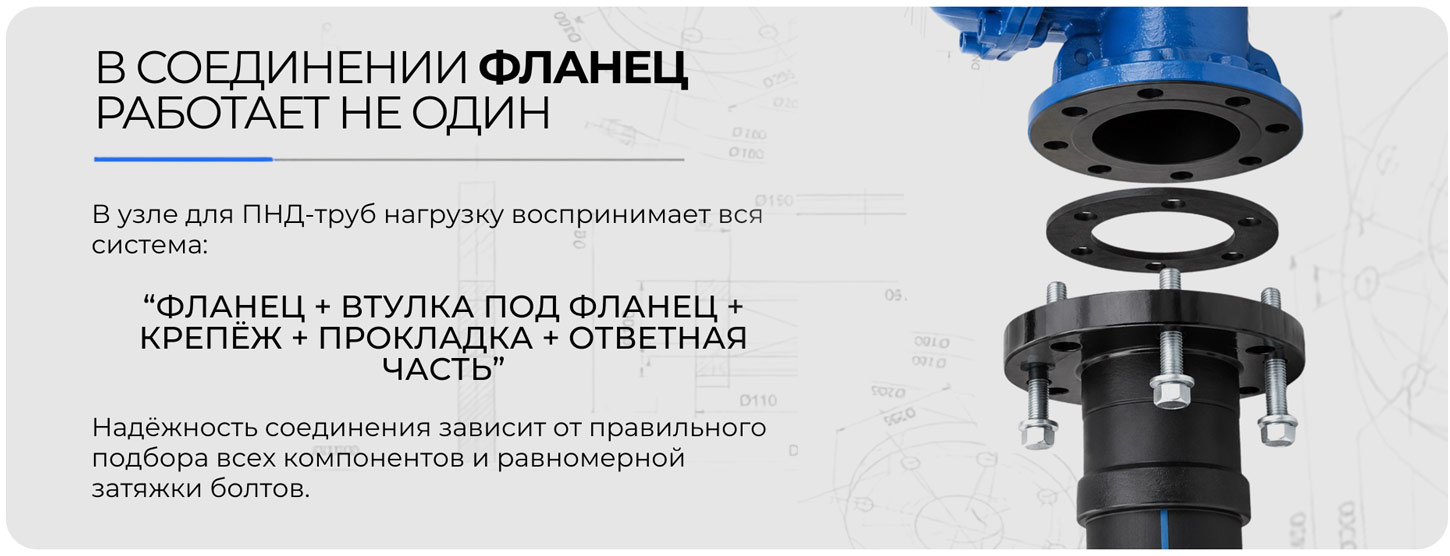

Принцип работы узла: на конец полиэтиленовой трубы приваривается ПЭ втулка с буртом далее расточенный фланец надевается на втулку. При затяжке болтов бурт втулки прижимается к ответному фланцу, обеспечивая герметичность.

Технические характеристики (пример для DN 75):

Фланцы под втулку ПЭ выпускаются в широком диапазоне диаметров — от 20 до 1200 мм. Такие решения незаменимы при подключении полиэтиленовых трубопроводов к задвижкам, насосам и стальным магистралям.

Фланец стальной плоский: преимущества и монтаж

Фланец стальной плоский приварной представляет собой оптимальный выбор для большинства стандартных задач. Ключевые преимущества: простота монтажа (труба вставляется в отверстие и обваривается по периметру), доступная цена (плоские фланцы дешевле воротниковых), широкая номенклатура (размеры от DN 15 до DN 1200 и выше), универсальность (подходит для большинства сред).

Материалы изготовления:

• Сталь 20 для температур от -30°C до +300°C
• Сталь 09Г2С для низкотемпературных условий до -70°C
• Сталь 25 для повышенных температур до +450°C

Как выбрать стальной фланец?

При подборе фланца для трубопровода учитывайте:

Где купить стальные фланцы в Москве?

Компания «Фитинг Фэктори» предлагает стальные фланцы всех типов для монтажа полиэтиленовых трубопроводов со склада в Москве, Нижнем Новгороде, Ростове-на-Дону:

• фланцы стальные приварные ГОСТ 33259-2015, DN 15-1200
• под втулку ПЭ расточенные для полиэтиленовых трубопроводов

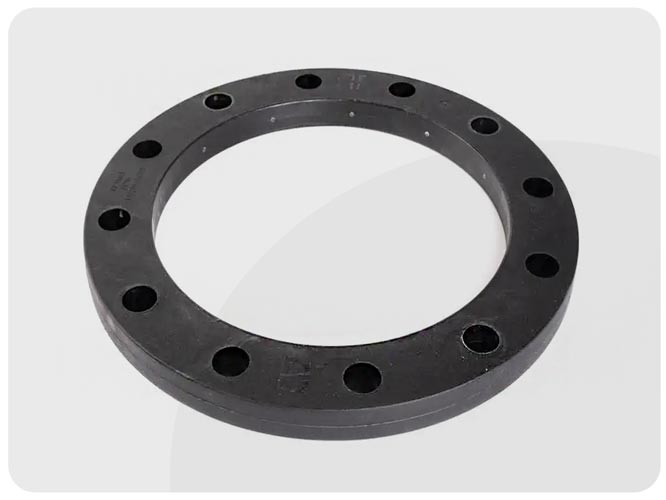

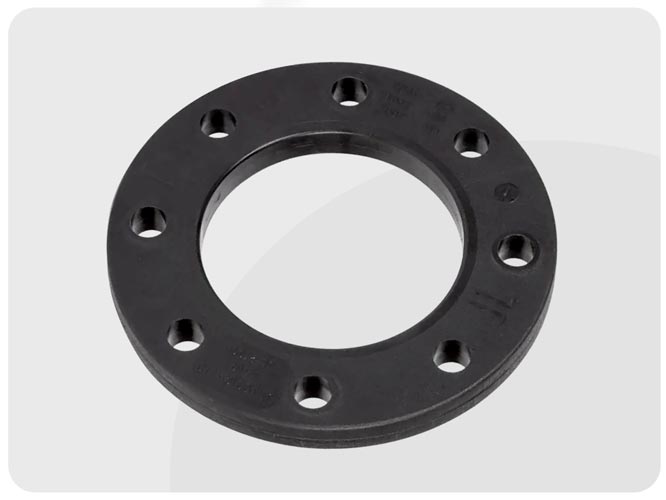

• с полипропиленовым покрытием (ПП покрытием)
• фланцы воротниковые для высокого давления

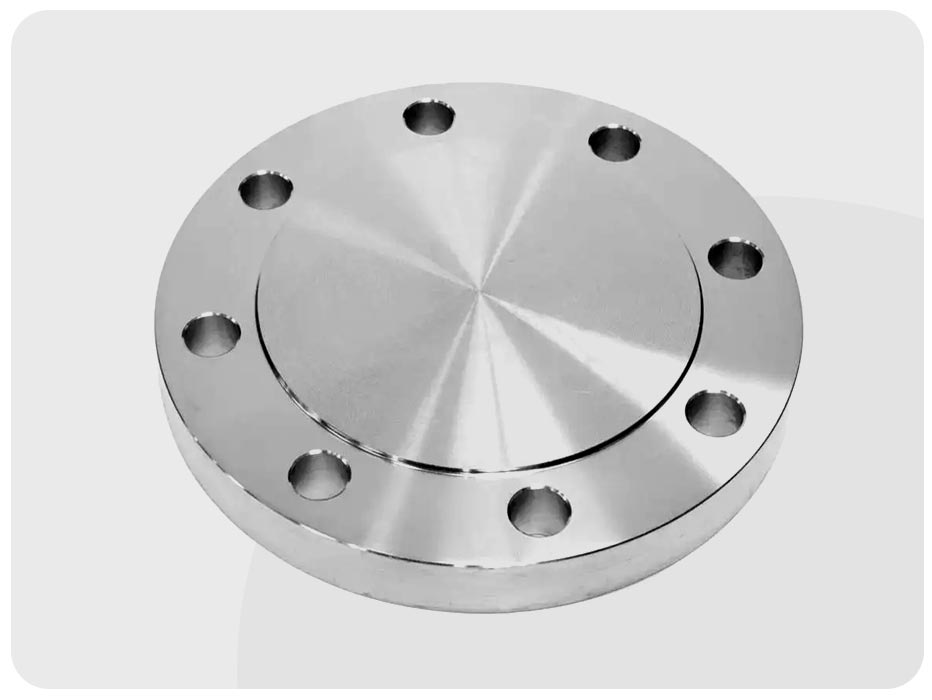

• глухие фланцы для заглушек
• втулки ПЭ100 SDR11/SDR17, прокладки и крепёжные комплекты

Вся номенклатура от плоских приварных до расточенных под ПЭ-втулку доступна на наших складах. Мы не просто продаём: мы производим и являемся официальным дистрибьютором завода Smart Joint. Прямые контракты с заводом и внушительные складские запасы — это гарантия честной цены на опт и оперативной отгрузки без задержи.

Центральный офис «Фитинг Фэктори» расположен в Москве. Складские комплексы — в ближайшем Подмосковье, Нижнем Новгороде и Ростове-на-Дону. Такая география позволяет формировать и отгружать заказы в день обращения, независимо от того, где находится ваш объект. Отправляем продукцию транспортными компаниями в любой регион страны — от Калининграда до Владивостока. Для оптовых клиентов действуют индивидуальные условия.

Нужен фланец стальной под втулку ПЭ или стандартный плоский приварной с быстрой отгрузкой? Обращайтесь в «Фитинг-Фэктори»! Подберём под ваш проект и отправим в кратчайшие сроки.
