Как правильно соединить ПНД трубу с ПВХ, стальной, металлической

Долговечность полиэтиленовой магистрали будь то водопровод, канализация или техническая система напрямую зависит от грамотного соединения ПНД труб. Ошибки на этапе монтажа приводят к протечкам, падению давления и дорогостоящему ремонту, особенно если соединение ПНД трубы под землей.

Рассмотрим основные способы соединения ПНД трубы, разберем, когда применяется муфта для соединения ПНД трубы, как выполняется фланцевое соединение, и на что обратить внимание при стыковке с другими материалами.

Надежное соединение ПНД труб: основные требования

Для получения действительно надежное соединение ПНД труб, необходимо учитывать:

• рабочее давление системы
• диаметры соединяемых труб
• толщина стенки трубы (параметр SDR)
• условия эксплуатации (подземная или надземная прокладка)
• необходимость разборного или неразборного соединения.

Важно помнить: соединение труб ПНД между собой должно сохранять герметичность на протяжении всего срока службы, который составляет порядка 50 лет.

Методы соединения делятся на две группы:

1. Разъёмные соединения (без сварки): компрессионные фитинги фланцевые соединения раструбные соединения

2. Неразъёмные соединения (с применением сварки): стыковая сварка электромуфтовая сварка

Соединение ПНД трубы фитингами: самый популярный метод

На практике в системах водоснабжения частных домах, системах полива и временных линиях чаще всего применяется соединение ПНД трубы компрессионными фитингами. Это универсальный способ, не требующий сложного оборудования.

Оптимальный вариант для труб диаметром 20-315 мм при давлении до 1,6 МПа (для диаметров 75-110 мм — до 1,0 МПа).

Как выполнить соединение ПНД трубы фитингами правильно

• Обрезать трубу строго под углом 90°
• Снять фаску и удалить заусенцы
• Вставить трубу в фитинг до упора
• Надеть на трубу зажимную гайку и обжимное кольцо (цангу).
• Равномерно затянуть гайку без перекоса (крест‑накрест при многоболтовых фитингах).

Торцы труб должны быть идеально ровными, а фитинг — точно соответствовать диаметру трубы. Компрессионное соединение легко обслуживается и при необходимости может быть разобрано.

! Внимание: регулярно проверяйте состояние компрессионных соединений, особенно в условиях вибрации или колебаний температуры.

Соединение ПНД трубы под землей: что важно учесть

При подземной прокладке особенно критично качество монтажа. Соединение ПНД трубы под землей должно быть:

• максимально герметичным
• устойчивым к подвижкам грунта
• защищенным от механических нагрузок

В таких условиях рекомендуется использовать либо неразборные соединения, либо качественные фитинги в защитном колодце. Неразъёмные соединения (стыковая или электромуфтовая сварка) не требуют обслуживания и устойчивы к подвижкам грунта.

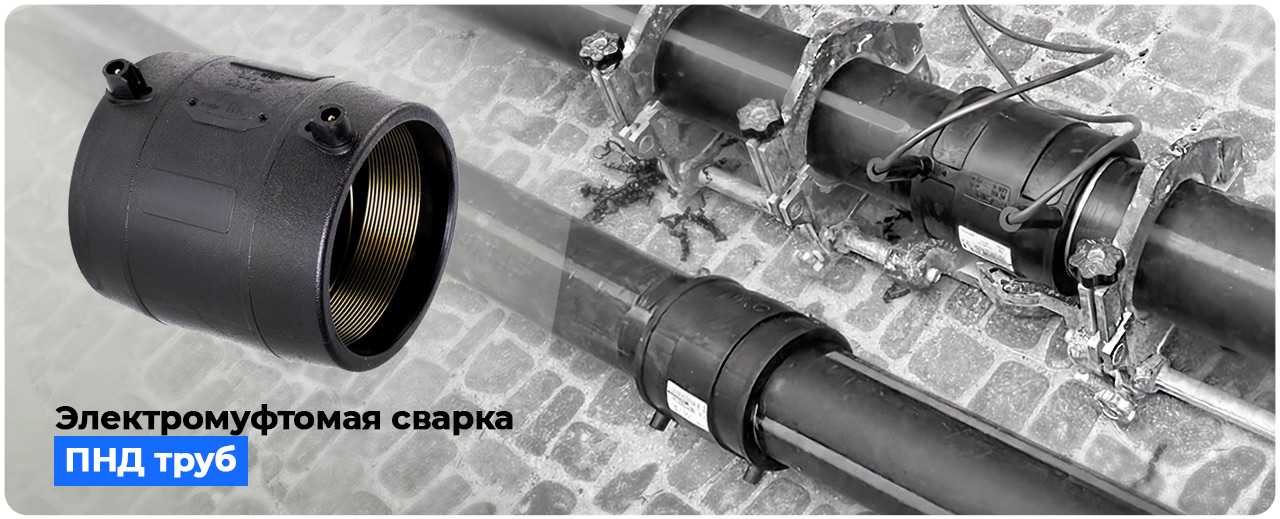

Электромуфтовая сварка для соединения ПНД трубы

Электросварная муфта с закладными нагревательными спиралями применяется для прямого соединения ПНД труб ответственных магистралей. Специализированным аппаратом подается напряжение, от которого плавится полиэтилен внутри фитинга и на поверхностях соединяемых труб. В результате образуется монолитное очень прочное соединение.

Электромуфта обеспечивает:

• высокую герметичность
• устойчивость к гидроударам
• быстрый монтаж

См. подробнее об электросварной муфте здесь. Подробная инструкция о монтаже электросварных муфт и электромуфтовой сварке – здесь.

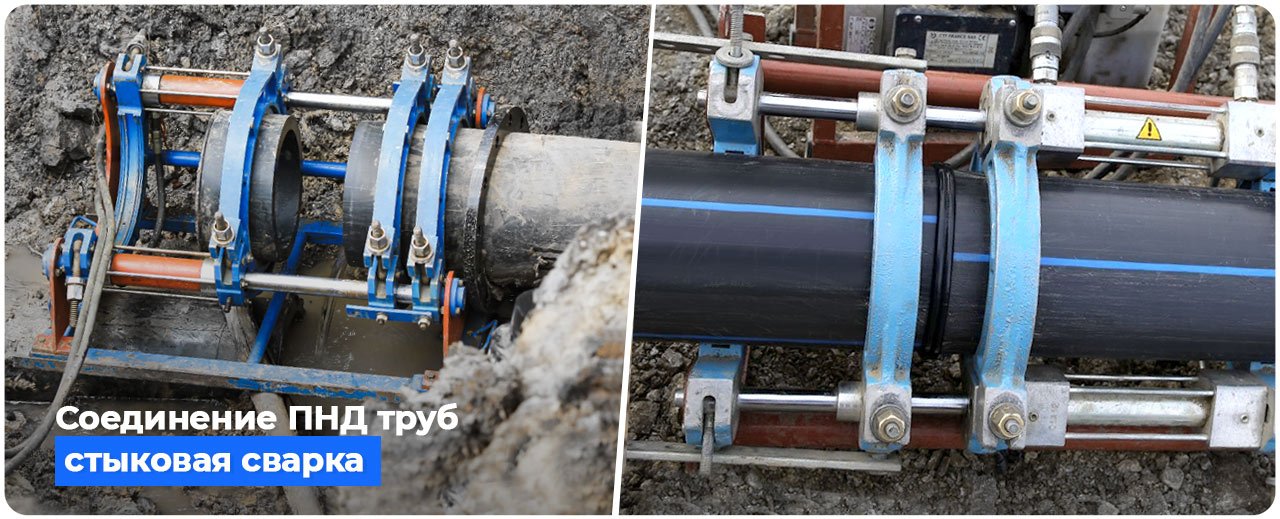

Соединение труб методом сварки встык

Стыковая сварка ПЭ-труб подходит для:

• любых типов ПНД‑трубопроводов;
• диаметров свыше 63 мм;
• систем высокого давления.

Необходим сварочный аппарат с центратором и нагревательным элементом.

Этапы сварки встык:

• Выровнять торцы труб торцевателем. Важно! Края трубы должны прилегать без зазоров, а оси — совпадать.
• Разогреть торцы до температуры плавления (200−220°C).
• Соединить трубы под давлением 0,1−0,2 МПа.
• Выдержать время охлаждения (по инструкции аппарата).

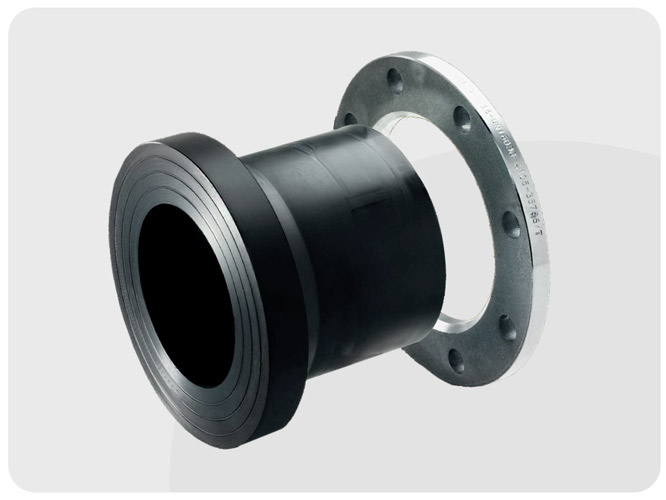

Фланцевое соединение ПНД труб

Фланцевое соединение ПНД труб применяется в промышленных и магистральных системах, где требуется высокая надежность и возможность демонтажа. Оно обеспечивает:

• равномерное распределение нагрузки;
• прочное соединение больших диаметров;
• совместимость с запорной арматурой.

Чаще всего фланцы используются при подключении к насосам, задвижкам и металлическим трубопроводам.

Соединение ПНД трубы со стальной и металлической трубой

На практике часто требуется соединение ПНД трубы со стальной или другой металлической магистралью. В этом случае применяются специальные переходные элементы.

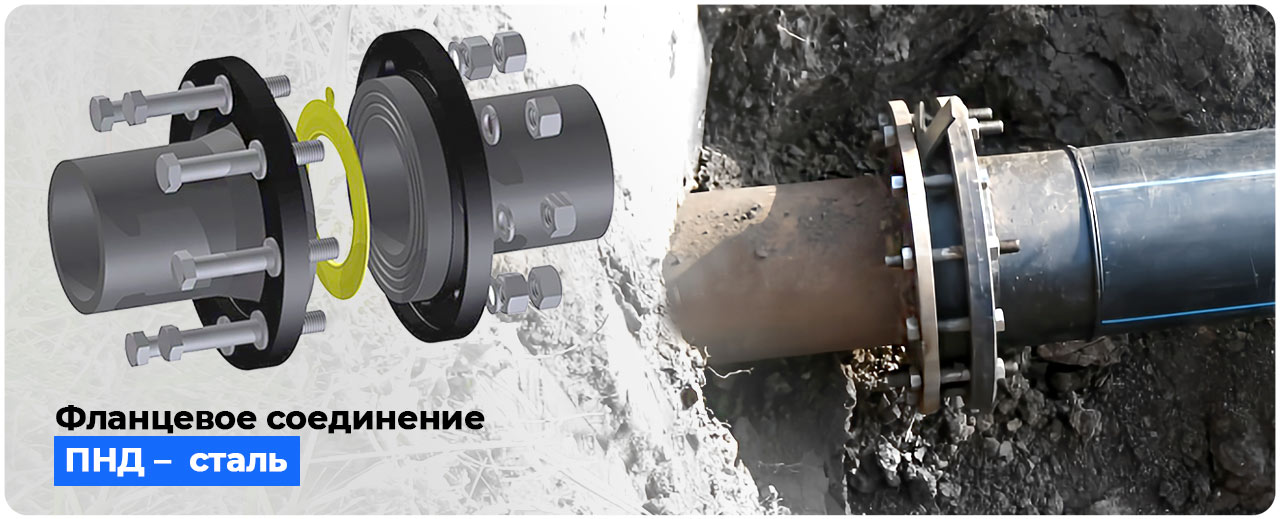

Наиболее надежный вариант — с помощью специального неразъемного соединения полиэтилен-сталь (НСПС). Также применяется резьбовой способ, например электросварная муфта со свободной гайкой и фланцевое соединение. Последний способ соединения трубы ПНД с металлической трубой компенсирует разницу в коэффициентах расширения материалов и обеспечивает стабильную работу системы.

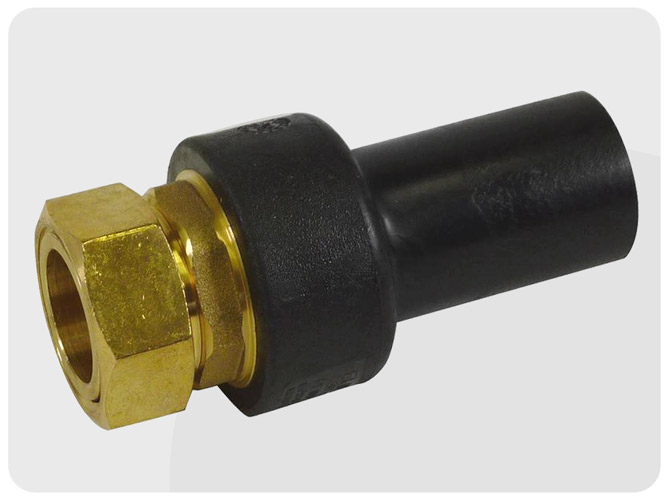

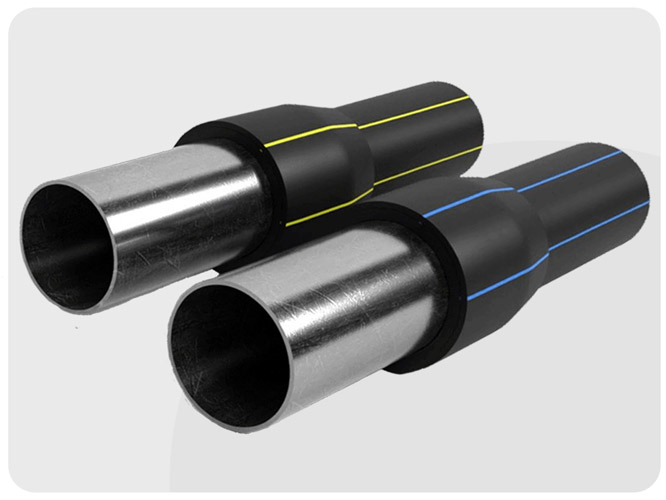

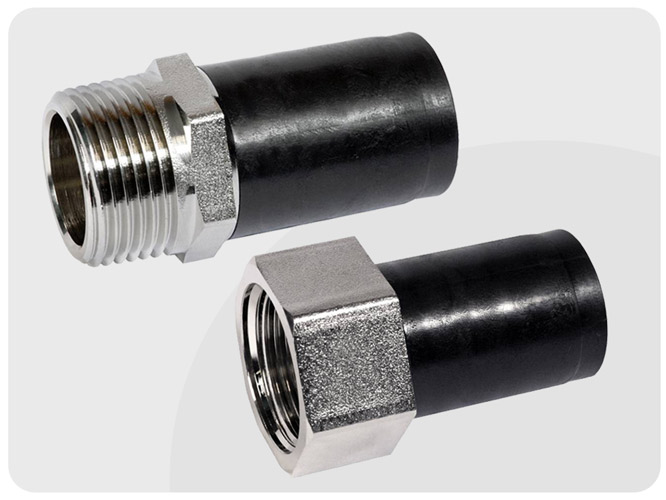

Неразъемное соединение полиэтилен-сталь (НСПС)	Полиэтиленовая муфта с накидной гайкой для перехода на металл	Переход ПЭ-латунь с резьбой	Муфты электросварные с переходом на резьбу

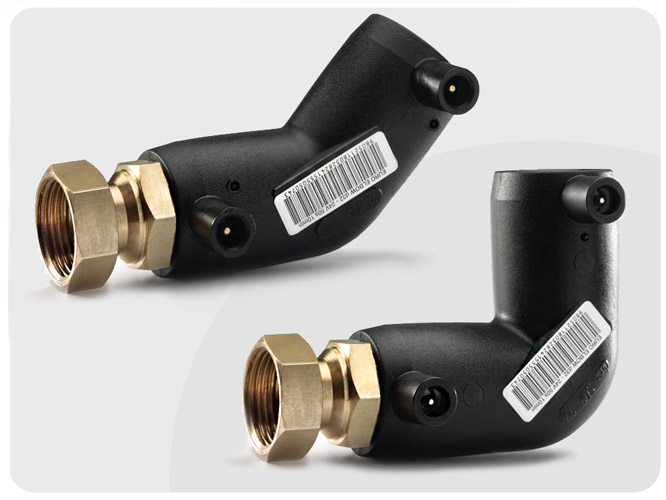

Переход полиэтилен - латунь с накидной гайкой	Отводы электросварные с переходом на резьбу	Полиэтиленовая втулка со стальным фланцем

Соединение ПВХ и ПНД труб: особенности

Ключевая сложность в соединении ПВХ и ПНД «напрямую» заключается в разных физико-химических свойствах материалов:

ПВХ — жёсткий, малорасширяемый, клеевой материал

ПНД — эластичный, термопластичный, не поддаётся клеевому соединению

Различия в коэффициенте линейного расширения, упругости и реакции на температуру исключают сварку или склеивание напрямую. Поэтому все корректные решения базируются на механических или комбинированных соединениях.

Основные способы соединения ПВХ и ПНД труб

1. Компрессионные фитинги (механическое соединение)

Наиболее универсальный и часто применяемый способ в частных домах, системах полива, временных линиях.

2. Фланцевое соединение

Профессиональное решение для магистральных и промышленных трубопроводов.

На ПНД трубу приваривается фланцевая втулка, а ПВХ труба подключается через ответный фланец, между фланцами устанавливается прокладка. Применение: насосные станции, промышленные сети, напорная канализация.

3. Переходные фитинги ПВХ – ПНД

Специализированные заводские изделия, сочетающие разные типы соединений.

Типовые варианты:

• ПНД компрессия → ПВХ раструб
• ПНД компрессия → ПВХ резьба
• Комбинированные муфты

4. Соединение через резьбу (условно допустимое)

Допускается только при низком давлении. Важно учитывать, что ПВХ резьба хрупкая, а ПНД резьба подвержена ползучести. Соединение ПВХ и ПНД труб требует учета различий в жесткости и температурном расширении.

Основные способы соединения ПНД трубы

Подводя итог, можно выделить следующие способы соединения ПНД трубы: фитинги (муфты компрессионные, электросварные, переходные/комбинированные), фланцевые соединения, сварка встык. Каждый метод подбирается с учетом условий эксплуатации и требований к системе. Грамотно выполненное соединение ПНД трубы — залог долговечной и безопасной работы трубопровода. Использование качественных фитингов, правильная подготовка труб и соблюдение технологии монтажа позволяют создать надежное соединение ПНД труб, устойчивое к нагрузкам и внешним воздействиям.

Если вы подбираете соединение трубы ПНД для водопровода, магистрали или подземной прокладки, важно учитывать не только стоимость, но и эксплуатационные характеристики выбранного решения. Если Вы не нашли необходимую информацию или остались вопросы, пожалуйста, обращайтесь к экспертам компании «Фитинг Фэктори» по телефону +7 495 225-95-38 или электронной почте fit@fitting-factory.ru
