Втулки полиэтиленовые под фланец: виды, как выбрать и купить

Полиэтиленовые втулки используются для герметичного разборного соединения ПНД труб с трубами из других материалов, а также металлической арматурой, задвижками, кранами или насосным оборудованием. Изделия применяются в системах водоснабжения и канализации, газопроводах и промышленных трубопроводах, ирригационных системах, хозяйственно-бытовых сетях частных домов и предприятий.

Ниже рассмотрим основные виды полиэтиленовых фланцевых втулок, особенности их выбора и монтажа.

Что такое втулка под фланец

Втулка под фланец представляет собой фитинг из полиэтилена (обычно марки ПЭ 100), предназначенный для перехода с полиэтиленовой трубы на фланцевое соединение. Конструктивно представляет собой цилиндрическую деталь с утолщённым буртиком (воротником), на который опирается фланец. Когда узел собирается, втулка обеспечивает плотное прижимание трубы к ответному фланцу и формирует герметичное соединение.

Втулка с фланцем и болтовым соединением образуют надежное разъемное соединение, устойчивое к давлению, вибрациям и перепадам температуры.

Виды полиэтиленовых втулок под фланец: экспертный обзор

Основные виды полиэтиленовых втулок под фланец.

1. По способу изготовления: сегментные сварные, литые и произведенные методом механической обработки.

Сегментные втулки ПНД производятся методом стыковой сварки из отрезков полиэтиленовой трубы. Литые втулки — литьем под давлением и не имеют сварных швов. Для производства втулок больших диаметров применяется технология механической обработки полиэтиленовых заготовок на фрезерно-токарных комплексах с ЧПУ.

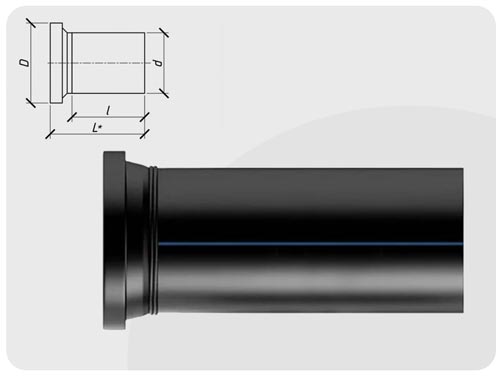

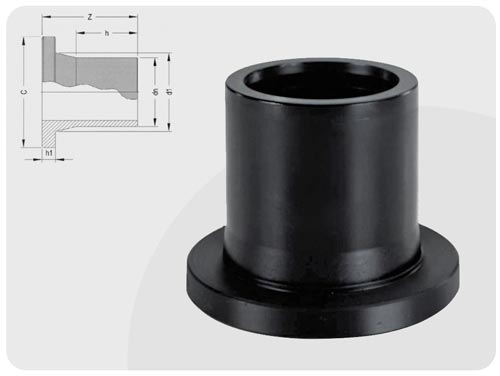

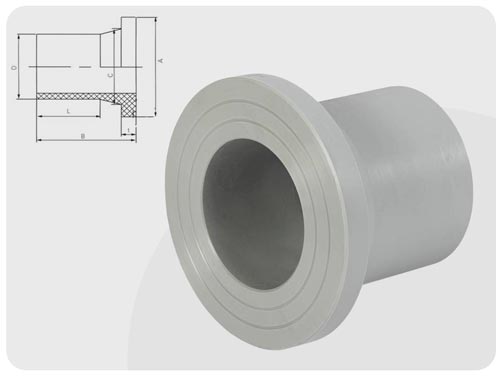

Сегментная сварная втулка под фланец	Втулка под фланец литая PE-RT	Втулка литая SDR17, SDR11, SDR7,4 Eurostandard

2. По типу полиэтилена. Полиэтиленовые втулки выпускают из нескольких марок PE, которые отличаются рабочим давлением, стойкостью и назначением. Втулки ПЭ80 (редко используются на современных трубопроводах), ПЭ100 (универсальное и наиболее популярное решение), ПЭ100 RC (для сложных условий, например, прокладки в грунте без песчаной подсыпки), литые втулки PE-RT (термостойкие, используются в отоплении и горячем водоснабжении)

3. По SDR и рабочему давлению.

• Полиэтиленовые втулки под фланец изготавливаются под различные параметры SDR (соотношение диаметра трубы к толщине ее стенки): SDR 7,4 - 11 — высокие давление, магистральные линии; SDR 13.6 - 17 — универсальное применение; SDR 21 - 26 — низкое давление.
• Номинальное рабочее давление в системе: PN10, PN16, PN25.

5. По конструктивным особенностям

Удлинённые втулки имеют большую посадочную длину.

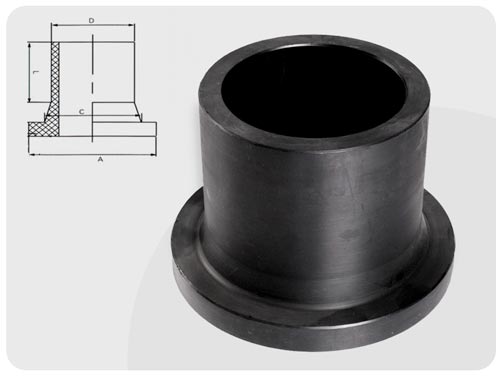

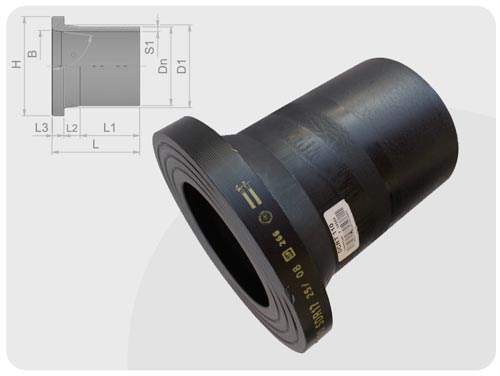

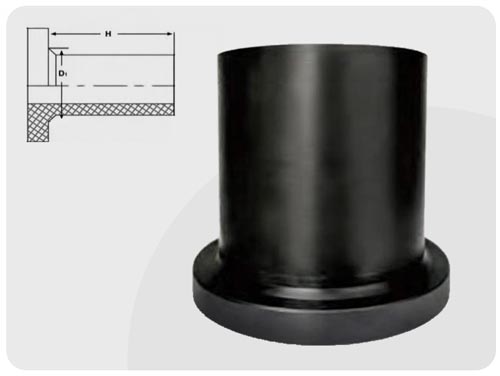

Втулка литая удлиненная SDR7,4, SDR9, SDR11, SDR17 Smart Joint	Втулка под фланец литая SDR11 GQ	Втулка удлиненная литая SDR17 Elofit

Укороченные втулки компактный вариант для стандартных водопроводных систем.

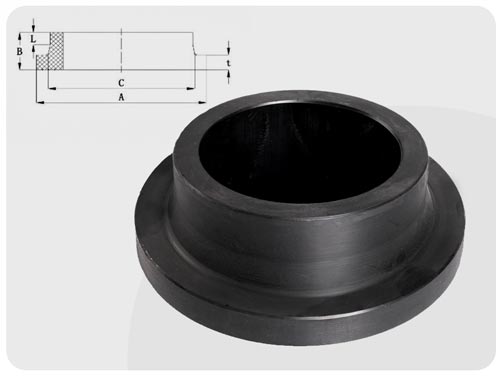

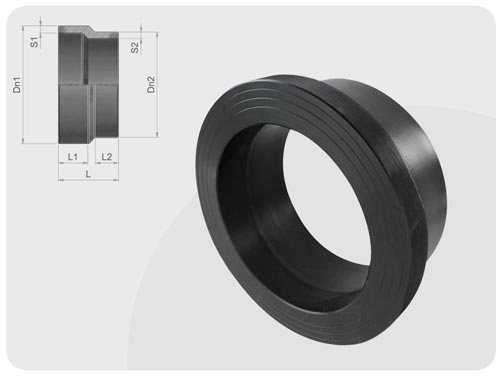

Втулка ПНД короткая Smart Joint	Втулка под фланец литая короткая SDR17 Elofit

Втулки с буртом усиленной жесткости применяются на участках с частыми колебаниями давления, гидроударами.

! Важно: втулка всегда подбирается под параметры конкретной трубы — несоответствие приведет к негерметичности или повреждению узла. Проверяйте параметр SDR, PN, тип фланца, и, конечно, диаметр самого изделия. Втулка должна совпадать с размером ПЭ-трубы: от 20 до 1200 мм.

Наиболее востребованные размеры для бытовых и промышленных сетей:

• Втулка под фланец 63 мм – используется в системах водоснабжения малого диаметра
• Втулка под фланец 110 мм – популярный вариант для наружных сетей и частных объектов
• Втулка под фланец 160 мм – применяется в городских магистралях
• Втулка под фланец 225 мм и 250 мм – востребована в промышленных и коммунальных сетях.

Для систем высокого давления и длительной эксплуатации часто выбирают втулку под фланец ПЭ100 SDR17, обладающую оптимальным соотношением прочности и веса.

Купить ПНД втулки под фланец

На нашем сайте в разделе Продукция вы найдете широкий ассортимент ПНД втулок, стальных фланцев, паронитовых и резиновых прокладок, комплектов болтовых соединений. Обратите внимание на наличие паспорта и сертификатов на ПНД фитинг, чтобы быть уверенными в их качестве и оригинальности.

Цена на литые ПНД втулки бренда EUROSTANDARD (Италия)

 Цены указаны в евро (€). Актуальный курс уточняйте у менеджера компании.

Компания «Фитинг Фэктори» рада предложить литые и сварные сегментные втулки собственного производства и комплектующие по выгодной цене с оперативной отгрузкой со складов в Москве, Нижнем Новгороде, Ростове-на-Дону. Если Вы не нашли необходимую информацию или остались вопросы, пожалуйста, обращайтесь по телефону +7 495 225-95-38 или электронной почте fit@fitting-factory.ru. Возможно производство полиэтиленовых соединительных элементов индивидуально согласно предоставленным чертежам.
