Электросварные муфты ПЭ, ПНД: характеристики, цены, монтаж

Сварка ПНД труб с использованием электросварных муфт или муфт с закладными электронагревателями является наиболее распространенным решением, обеспечивающим высочайшее качество соединения при монтаже систем водоснабжения, газоснабжения и канализации. Электросварные полиэтиленовые муфты в сочетании с аппаратом электромуфтовой сварки обеспечивают герметичное, долговечное и безопасное соединение полиэтиленовых труб без необходимости дополнительной изоляции.

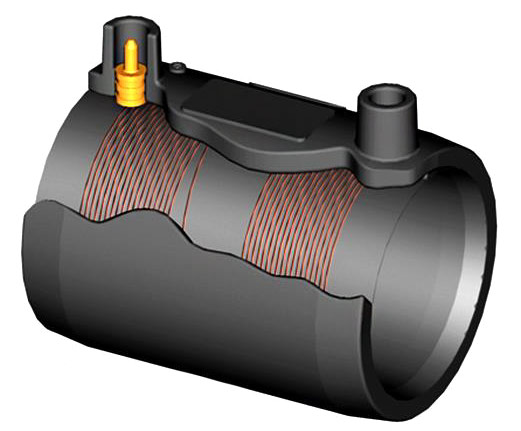

Конструкция и принцип работы электросварной муфты

По своей сути, муфта электросварная — это полиэтиленовый фитинг, специально разработанный для соединения ПЭ труб. Уникальность электросварной муфты кроется во встроенных спиральновитых нагревательных элементах, известных как закладные электронагреватели.

Конструкция муфты включает в себя:

толстостенный корпус из ПНД
нагревательные элементы
выводы для подключения сварочного аппарата (клеммы)
штрих-код, содержащий информацию о фитинге и необходимых параметрах сварки
индикаторы процесса сварки

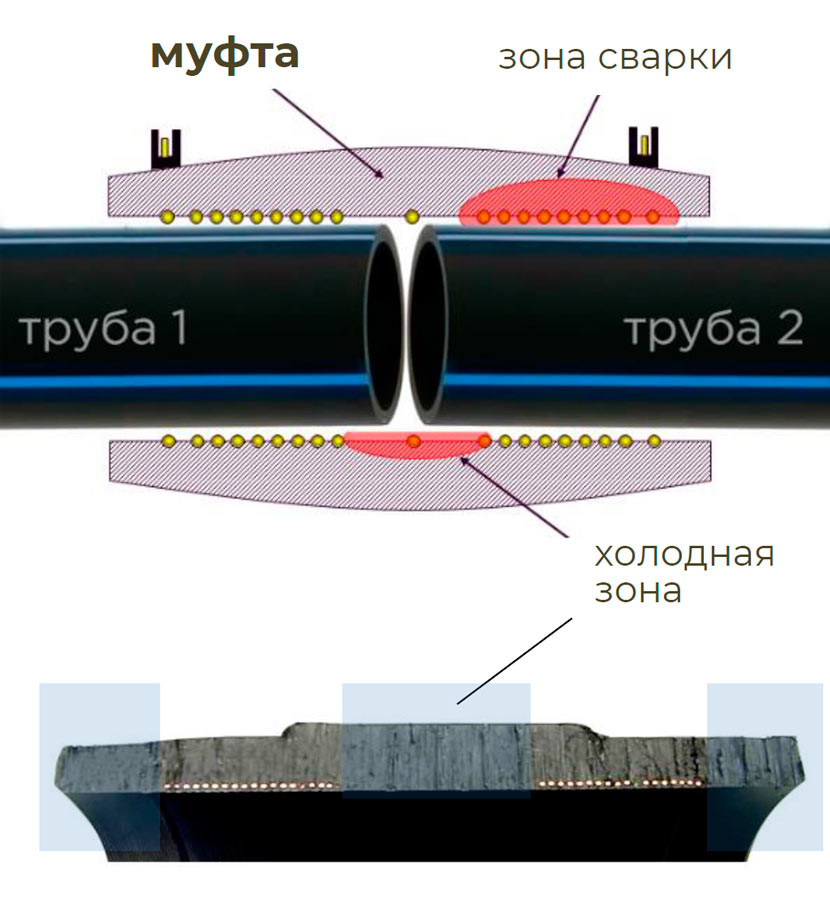

Принцип действия прост и гениален, основан на преобразовании электрической энергии в тепловую:

1. Два соединяемых конца полиэтиленовых труб зачищаются, обезжириваются и вставляются в муфту.
2. К контактам муфты подключается специализированный аппарат для сварки электросварных фитингов.
3. Аппарат подает электрический ток на закладные электронагреватели.
4. Нагреватели по всей площади контакта муфты с трубами равномерно расплавляют полиэтилен.
5. Материалы муфты и труб смешиваются на молекулярном уровне, образуя монолитное соединение.

Аппаратом для электромуфтовой сварки подается напряжение, от которого внутренняя поверхность полиэтиленового фитинга и наружная поверхность трубы оплавляются.
В итоге образуется прочное долговечное соединение.

Эта технология, именуемая сварка электросварных муфт, гарантирует беспрецедентную прочность и герметичность, превосходящую прочность самой трубы. Электромуфтовая сварка получила широкое распространение благодаря простоте, надежности и возможности осуществления работ в ограниченных условиях — например, в колодцах или траншеях.

Области применения и виды электросварных муфт

Электросварная муфта для труб активно используется в следующих системах: магистральные и распределительные водопроводы, газопроводы низкого давления, канализационные системы, технологические трубопроводы.

Рынок предлагает широкий ассортимент электросварных муфт для различных задач:

• Муфта соединительная электросварная – самый распространенный тип для прямого соединения двух отрезков трубы. Доступны различные диаметры: муфта электросварная 110 мм, муфта электросварная 63 мм, муфта электросварная 90, 125, 160, 200, 225, 315, 400, 450, 500, 630 мм и другие.

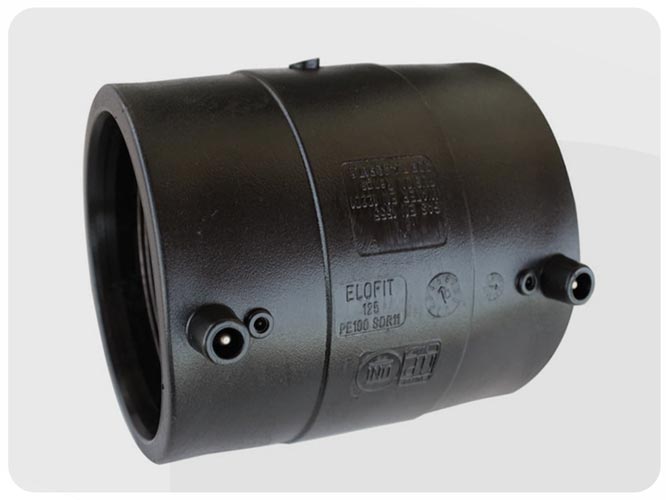

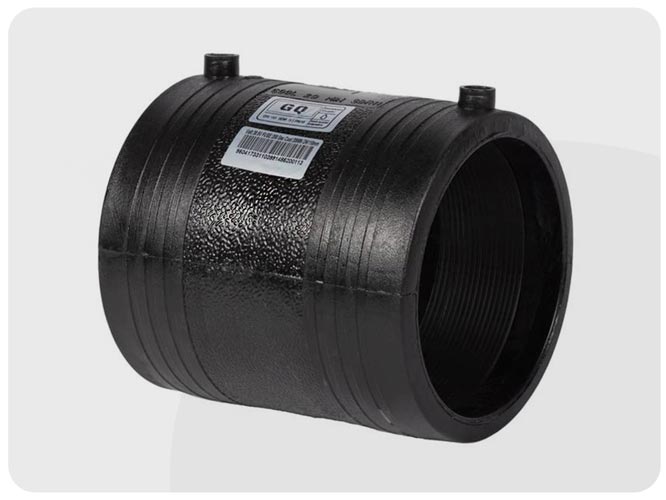

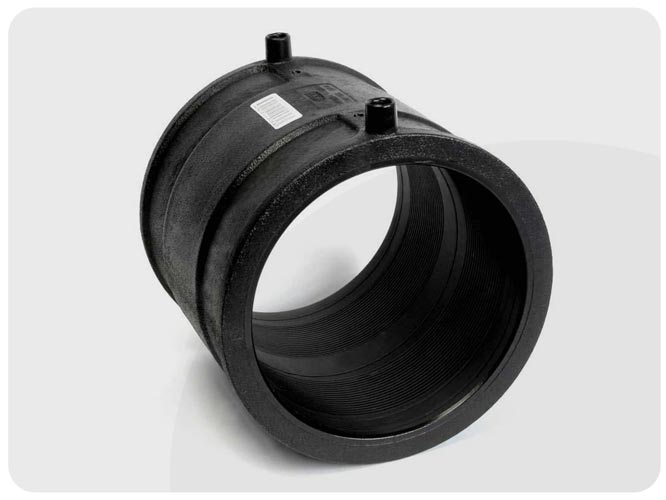

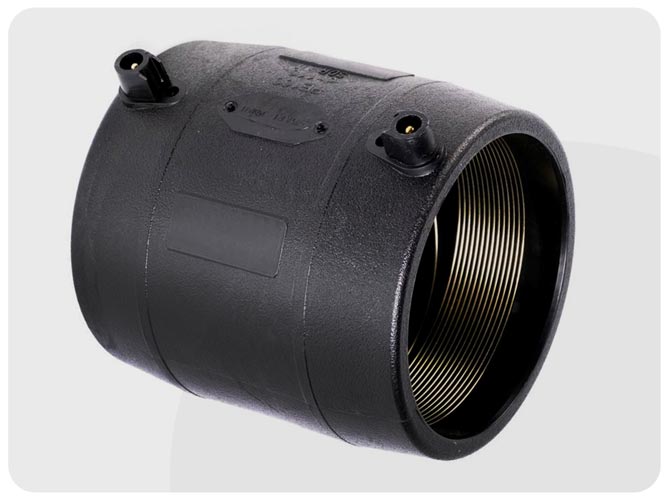

Муфта электросварная SDR11 Eurostandard	Муфта электросварная SDR11, SDR17 GQ	Муфта электросварная SDR11 Elofit	Муфта электросварная SDR11 Smart Joint

• Муфта переходная редукционная или переход электросварной позволяет соединять трубы разных диаметров, например, трубу d 110 с трубой меньшего диаметра d 63.

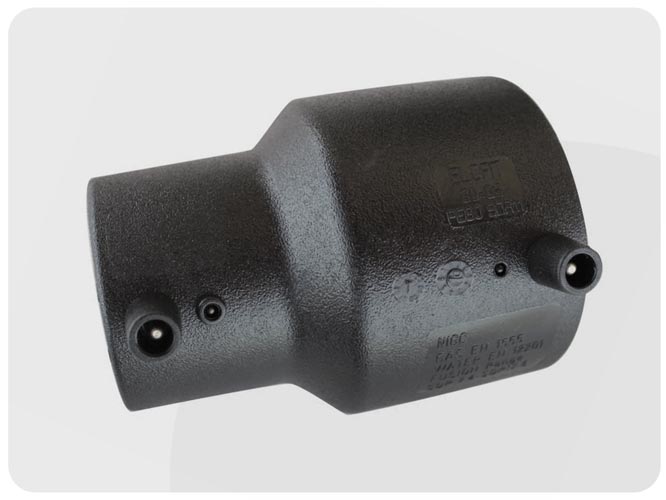

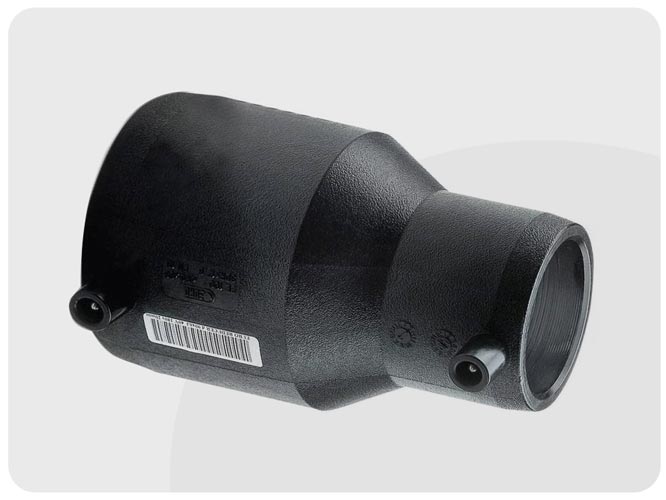

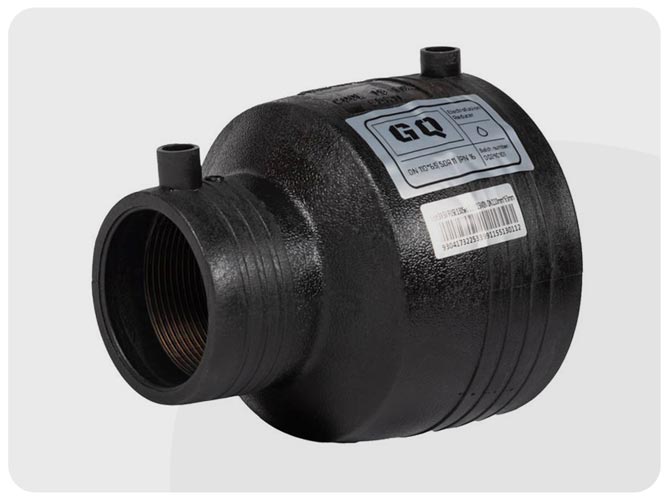

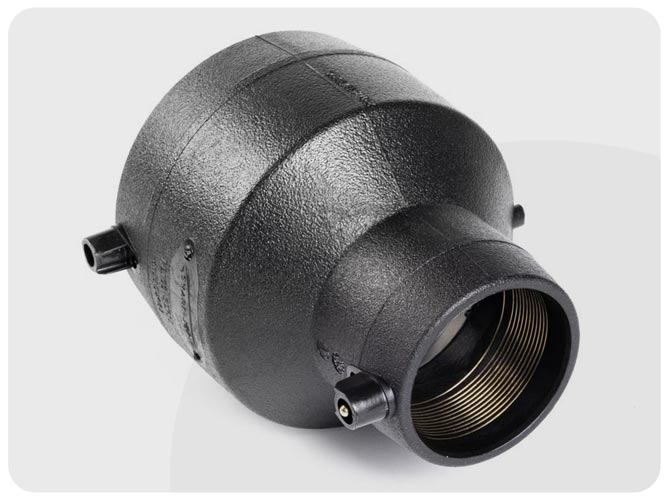

Переход электросварной Eurostandard SDR11	Переход электросварной Smart Joint SDR11	Переход электросварной Elofit SDR11	Переход электросварной GQ SDR11, SDR17

• Муфта ПНД электросварная с внутренней или наружной резьбой позволяет перейти с полиэтиленовой трубы на металлическую или другое резьбовое соединение (муфта электросварная с внутренней резьбой, муфта электросварная с наружной резьбой, муфта переходная электросварная со свободной гайкой).

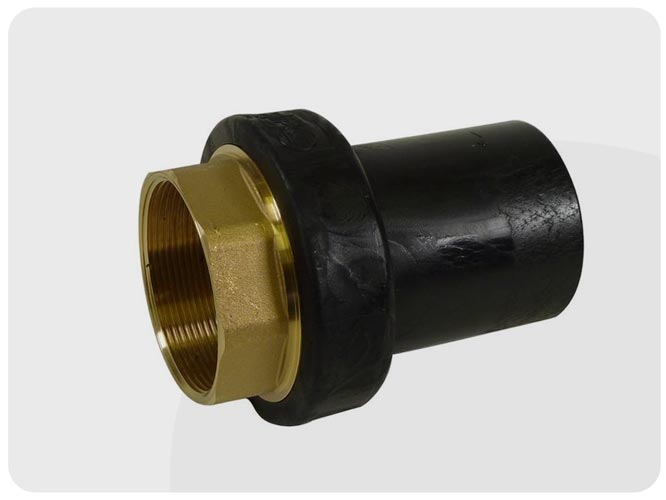

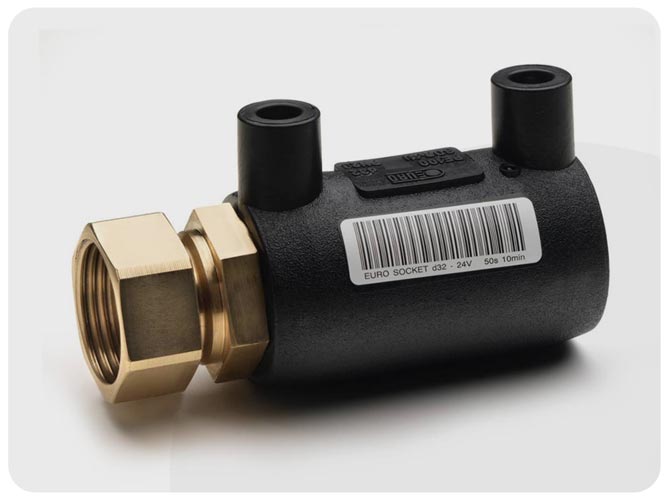

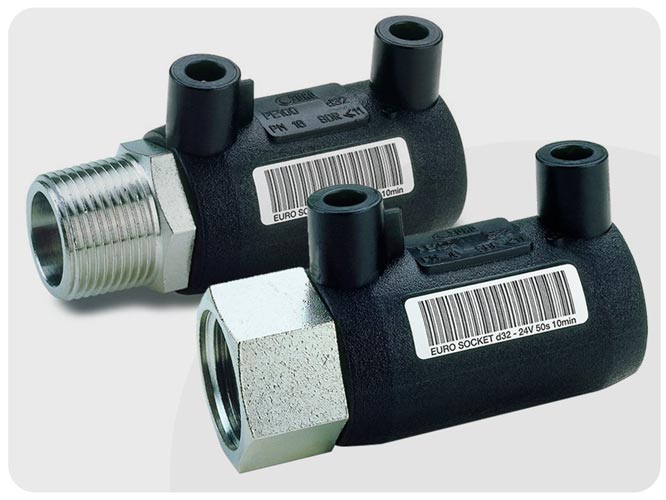

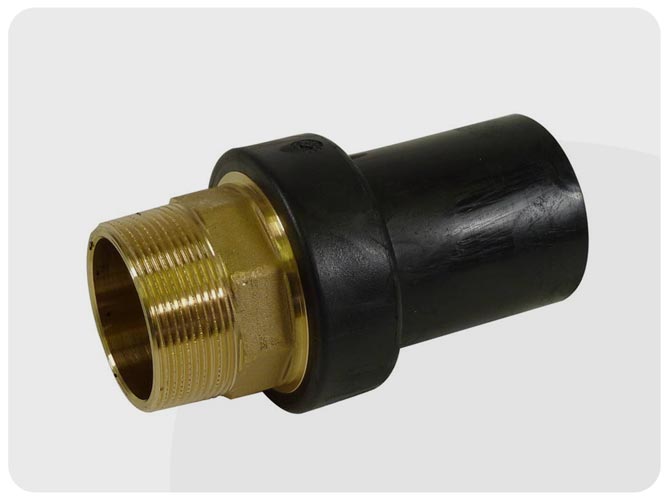

Муфта электросварная с переходом на резьбу ПЭ-латунь	Муфта переходная электросварная с накидной гайкой	Муфта переходная ПЭ-латунь с внутренней резьбой Elofit	Муфта переходная ПЭ-латунь с наружной резьбой Elofit

Технические характеристики

При выборе электросварной муфты крайне важно обращать внимание на соответствие стандартам.

Одним из ключевых параметров является SDR (Standart Dimension Ratio) – соотношение наружного диаметра трубы к толщине ее стенки. Для обеспечения максимальной прочности соединения SDR муфты должен соответствовать SDR соединяемых труб. Например, если вам нужна муфта электросварная 110 для трубы с SDR11, то следует искать муфту электросварную 110 SDR11. Это гарантирует идеальное сопряжение и формирование прочного сварного шва.

Муфта электросварная SDR11 – для напорных трубопроводов, рассчитанных на высокое давление; муфта электросварная SDR17 – применяется для систем с умеренным давлением.

Диаметр трубы: муфта должна соответствовать диаметру соединяемых труб. Производители предлагают широкий диапазон диаметров: от муфты электросварной 20 мм до 630 мм и более. Наиболее востребованные запросы: муфта ПНД электросварная 110 мм, 63 мм, 32 мм, 160 мм, а также популярны размеры: 25, 40, 50, 75, 90, 125, 200, 225, 250, 280, 315, 355, 400, 450, 500.

Выбирайте официальную продукцию проверенных брендов, имеющих сертификаты качества и соответствующие ГОСТам. Помните, что цена электросварных муфт зависит не только от диаметра и SDR, но и многолетней репутации производителя, а также наличия специализированной документации. Некоторые бренды муфт могут не иметь ГазСерт, поэтому уточняйте наличие соответствующего сертификата если предполагается монтаж газопровода (муфта электросварная газ).

Преимущества применения электросварных муфт

Применение электросварных муфт предлагает ряд неоспоримых преимуществ:

• Высокая надежность и герметичность: сварное соединение, выполненное с помощью электросварной муфты, является одним из самых прочных и долговечных. Оно исключает протечки и выдерживает значительные нагрузки на протяжении всего срока службы. Электромуфтовое соединение обладает такой же высокой долговечностью, как и сами ПЭ трубы (более 50 лет), устойчивы к коррозии и воздействию агрессивных сред.
• Универсальность применения: электросварные муфты подходят для широкого спектра диаметров труб. Вы можете легко купить муфту электросварную нужного размера – от небольших соединений до крупных магистралей (dn 500, 560, 630 мм). Наиболее популярные размеры включают муфту электросварную 32 мм, 63 мм, 110 мм и муфту электросварную 160 мм.
• Возможность работы в стесненных условия: компактность оборудования позволяет осуществлять монтаж муфт даже в ограниченном пространстве, что часто бывает необходимо при ремонте или прокладке в городской застройке.

Цена электросварной муфты

Цена электросварной муфты зависит от диаметра, параметра SDR, наличия специализированной документации, например ГазСерта, и репутации бренда производителя.

Стоимости электромуфт бренда EUROSTANDARD (Италия), €

*Цены указаны в евро, может отличаться в зависимости от партии. Актуальный курс евро к российскому рублю уточняйте у менеджера.

Где купить электросварные муфты?

Если вы хотите купить муфты ПЭ электросварные, или вы используете поисковый запрос «куплю электросварные муфты ПНД», вы можете найти их в нашем интернет-магазине. На сайте представлены все необходимые параметры: SDR, диаметр, габариты, вес фитингов и другие характеристики, которые нужно уточнить прежде, чем купить электросварную муфту. Обратите внимание на наличие паспорта и сертификатов на продукцию, чтобы быть уверенными в её качестве. Наша компания «Фитинг Фэктори» предлагает электросварные муфты от недорогого эконом сегмента до фитингов премиум класса брендов Smart Joint, GQ, Elofit, Eurostandard производства России, Италии, Китая.

Вы можете обратиться к менеджерам нашей компании по телефону +7 495 225-95-38 или электронной почте fit@fitting-factory.ru для получения дополнительной информации о продукции, получить расчет и смету на поставку электросварных муфт с доставкой по всей России будь то Москва, СПБ, Краснодар. В запросе уточните назначение муфт, предполагаемый срок поставки, ценовую категорию, а также бренд или его аналог, например, GF (Джордж Фишер), Frialen (Фриален), Borfit (Борфит), Fox (Фокс), Innogaz (Инногаз), Plasson (Плассон), Harpfitt (Харпфит), Xinda (Синда), Flexapipe (Флексапайп), Trans quadro (Транс квадро) Агру (Агру), Tega (Тега), Radius (Радиус), Star (Стар).

Наши склады с постоянным ассортиментом муфт, отводов, седёлок и прочих фитингов для полиэтиленовых труб находятся в Москве, Нижнем Новгороде и Ростове-на-Дону. Вы можете купить электросварные муфты по выгодным ценам с оперативной доставкой практически во всех городах России: Санкт-Петербурге, Казани, Воронеже, Перми, Уфе, Екатеринбурге, Тюмени, Омске, Волгограде, Ульяновске, и т.д. При оптовом заказе электросварных фитингов уточняйте размер скидки у менеджера.

Монтаж электросварных муфт

Соединение труб ПНД с помощью электросварной муфты или муфты с закладными электронагревателями — это технологичный процесс, требующий соблюдения определенной последовательности и использования специализированного оборудования.

Кратко перечислим этапы монтажа электросварных муфт:

1. Подготовка труб: очистка и обезжиривание концов труб, удаление оксидного слоя с помощью скребка.
2. Центровка труб: точная соосность труб в аппарате для сварки.
3. Установка муфты: муфта надевается на подготовленные концы труб.
4. Сварка (пайка электросварных муфт): сварка труб ПНД муфтами электросварными производится при помощи сварочного аппарата для электросварных муфт. Аппарат считывает данные со штрих-кода электросварной муфты (температура, время сварки, охлаждения), подает напряжение на нагревательные элементы, и происходит плавление полиэтилена.
5. Охлаждение: важный этап, во время которого создается гомогенное соединение. Недопустимо перемещать трубы до полного остывания.

Подробную инструкцию по монтажу и памятку в формате pdf можно найти в специальном разделе сайта.

Аппараты для сварки электросварных муфт

Для качественного монтажа электросварных муфт необходим специализированный аппарат для электросварных муфт. Эти устройства подают точно дозированный ток и контролируют время нагрева, что исключает перегрев или недогрев соединения. Многие аппараты считывают штрих-коды электросварных муфт, автоматически программируя параметры сварки, что максимально упрощает процесс. Если покупка такого оборудования нецелесообразна для разовых работ, всегда есть возможность аренды аппарата для электросварных муфт.
