Шаровые краны ПНД, ПЭ подземные: выбор и инструкция по монтажу

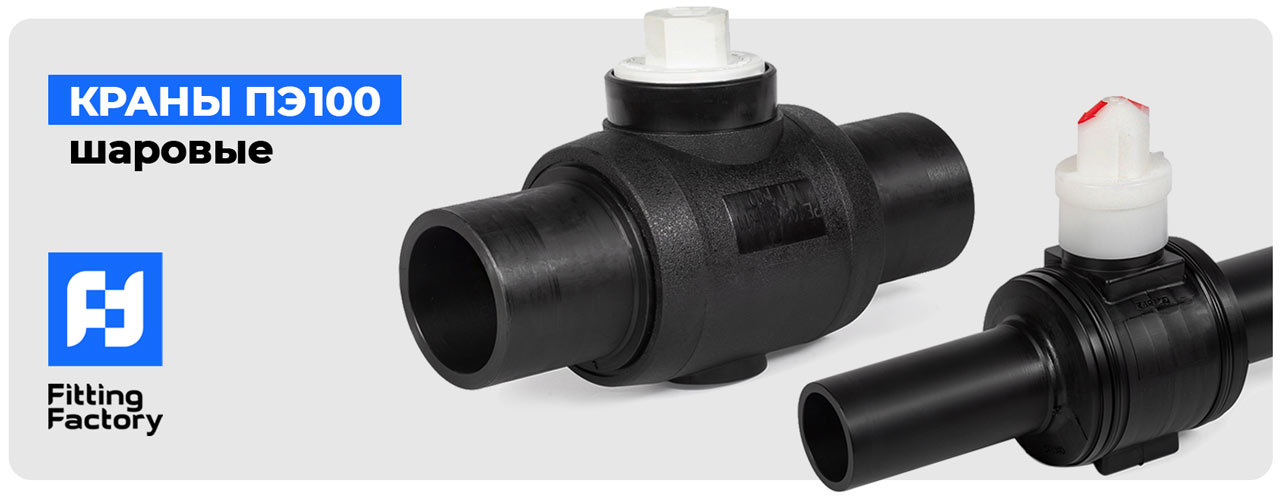

шаровый кран пнд подземный

Шаровый полиэтиленовый (ПЭ) кран обеспечивает функцию регулирования потока в современных системах водоснабжения, газоснабжения и промышленных трубопроводов. Популярность данной запорной арматуры обусловлена высокой коррозионной стойкостью, длительным сроком службы и простотой монтажа. Кран монтируется под землей бесколодезным способом, что значительно ускоряет и упрощает рабочий процесс.

Разберём ключевые аспекты: виды, технические характеристики, стандарты и правила установки.

Классификация ПЭ кранов, ключевые особенности

Кран ПНД (полиэтиленовый) шаровый или с шаровым затвором — запорная арматура для трубопроводов, предназначенная для полного перекрытия потока рабочей среды. Изготавливается из полиэтилена ПЭ 100 наиболее востребованного материала, обладающего высокой прочностью, устойчивость к давлению, оптимальной гибкостью, соответствует ГОСТ.

Основные преимущества:

устойчивость к коррозии и химическим воздействиям
длительный срок службы (более 50 лет)
малый вес и удобство транспортировки
простота монтажа (сварка встык или электромуфтовая сварка)
герметичность класса «А» по ГОСТ
не требует обслуживания

1. Различают неполнопроходной и полнопроходной, когда размер отверстия в сферическом затворе совпадает с диаметром трубопровода. Полнопроходная арматура предпочтительнее, т.к. не снижают пропускную способность трубопровода. Диаметр — основной параметр выбора. Наиболее распространённые типоразмеры: DN 32, 63, 100, 110.

2. По назначению можно выделить:

Кран ПЭ для газа. Применяется на полиэтиленовых газопроводах, имеет специальную маркировку «ГАЗ» и, как правило, жёлтую рукоятку.
Кран полиэтиленовый шаровый для воды — для хозяйственно-питьевого водоснабжения.
Промышленные краны применяются в химических и технологических трубопроводах

3. По типу установки: надземный и подземный монтаж. Отметим кран подземного монтиажа как наиболее востребованный. Он удобен в монтаже и эксплуатации, управляется с помощью штока или шпинделя, выступающего над поверхностью земли.

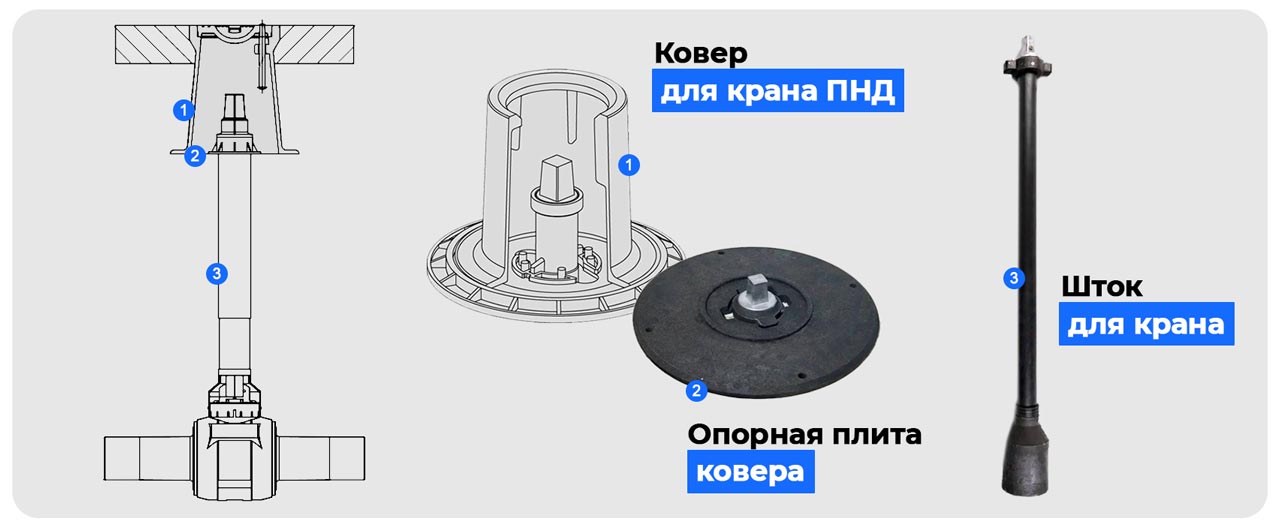

ковер и шток для подземного крана шарового пнд

Безопасность подземного крана обеспечивает ковер — специальное приспособление, защищающее арматуру от несанкционированного проникновения и повреждений. Коверы монтируются на поверхности грунта над арматурным узлом. Обычно, полный комплект выглядит следующим образом: кран подземной установки, шток, ковер на опорной плите.

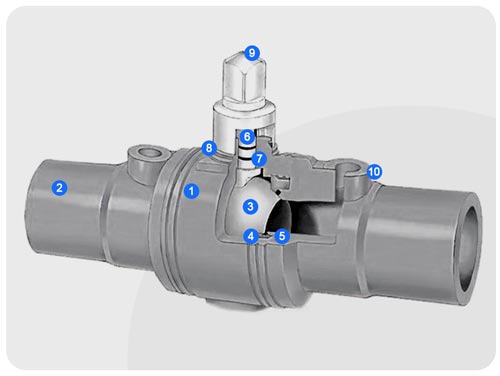

Устройство полиэтиленового шарового крана бренда Polytec

ЭЛЕМЕНТ	МАТЕРИАЛ	РАБОЧИЕ ХАРАКТЕРИСТИКИ
1 - Корпус	Полиэтилен	PE 2406 (PE 80), PE 3408 (PE 100)
2 - Концевик	Полиэтилен	PE 2406 (PE 80), PE 3408 (PE 100)
3 - Шар	Полипропилен или ПОМ	Отличная прочность и термостойкость
4 - Проставка	Полипропилен	Обеспечивает абсолютную герметизацию при любых условиях, удерживает гнездо при высоком перепаде давлений
5 - Гнездо шара	БНК	Надежная герметизация при температурах от -29 до 60°С
6 - Хвостовик	ПОМ	Отличная долговечность и прочность
7 - Уплотнение хвостовика	БНК	Превосходная герметизация, обеспечиваемая двойными кольцевыми прокладками
8 - Герметизирующая прокладка	БНК	Защищает от попадания грунтовых вод и грязи
9 - Исполнительный механизм	Полипропилен или ПОМ	50 мм (2 дюйма) квадратный или шестигранный
10 - Продувочное соединение	Полиэтилен	Встроенное легкое продувное соединение

Где купить кран шаровый ПНД: производители и цены

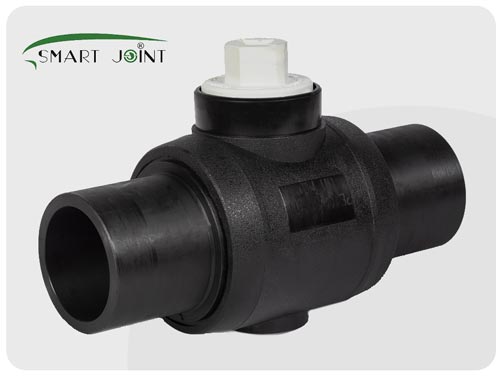

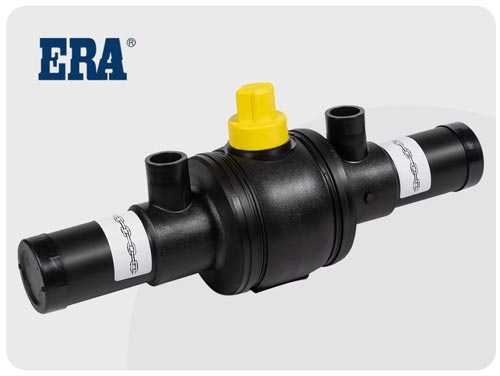

На нашем сайте представлены качественные, проверенные временем бренды шаровых ПНД кранов: Polytec (Политек, Южная Корея), Smart Joint (Смарт Джоин, Китай), ERA (Эра, Китай). ПЭ краны применяется в трубопроводах, транспортирующих газ, жидкости, среды с включениями твердых частиц. SDR 11, PN16, газ PN10. От 32 до 400 мм.

Вся размерная линейка запорной арматуры в наличии на складах «Фитинг Фэктори» в Москве, Нижнем Новгороде, Ростове-на-Дону. Вы можете купить кран онлайн, оставив заявку прямо на сайте, или свяжитесь с менеджером компании по телефону +7 495 225-95-38 или эл. почте fit@fitting-factory.ru

Актуальные цена на краны шаровые на конец 2025 г.

	Диаметр, мм	Цена, ₽		Диаметр, мм	Цена, ₽
	32	в разработке		63	9 500
	63	11 229		90	22 245
	90	21 132		110	26 093
	110	25 335		125	29 060
	160	52 360		160	59 316
Кран ПЭ Smart Joint	225	в разработке	Кран ПЭ ERA	180	82 620
	250	165 331		200	105 229
	315	272 610		225	105 702
				250	197 692
				315	304 553

Монтаж ПЭ крана: типы соединения, пошаговая инструкция

Правильный монтаж пластиковой запорной арматуры и соблюдение нормативов гарантируют безаварийную работу всей системы на десятилетия. Монтаж ПЭ крана выполняется стыковой или электромуфтовой сваркой с помощью электросварных муфт.

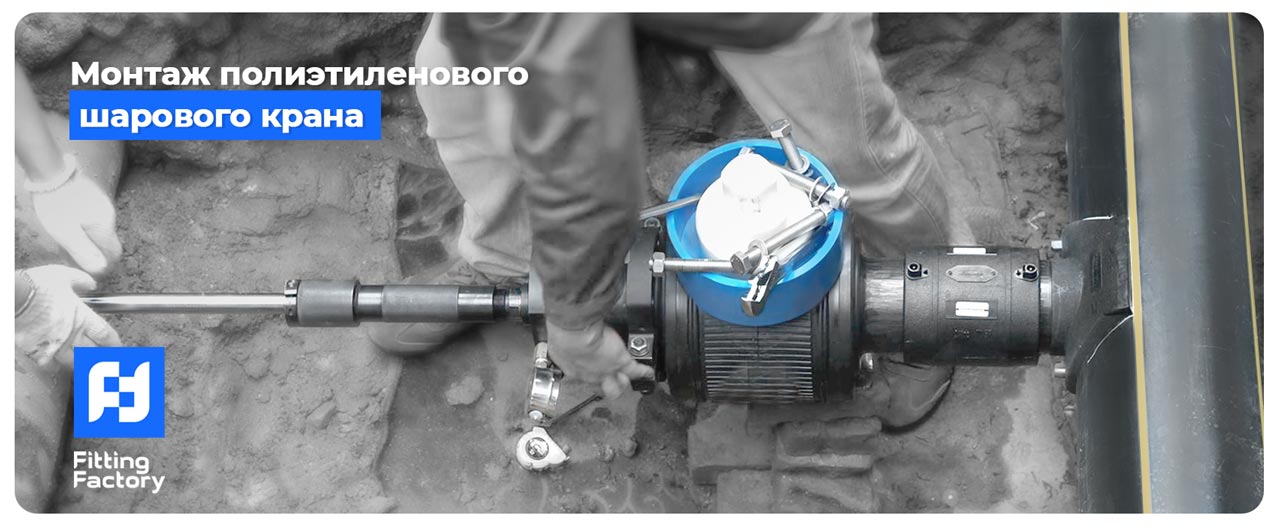

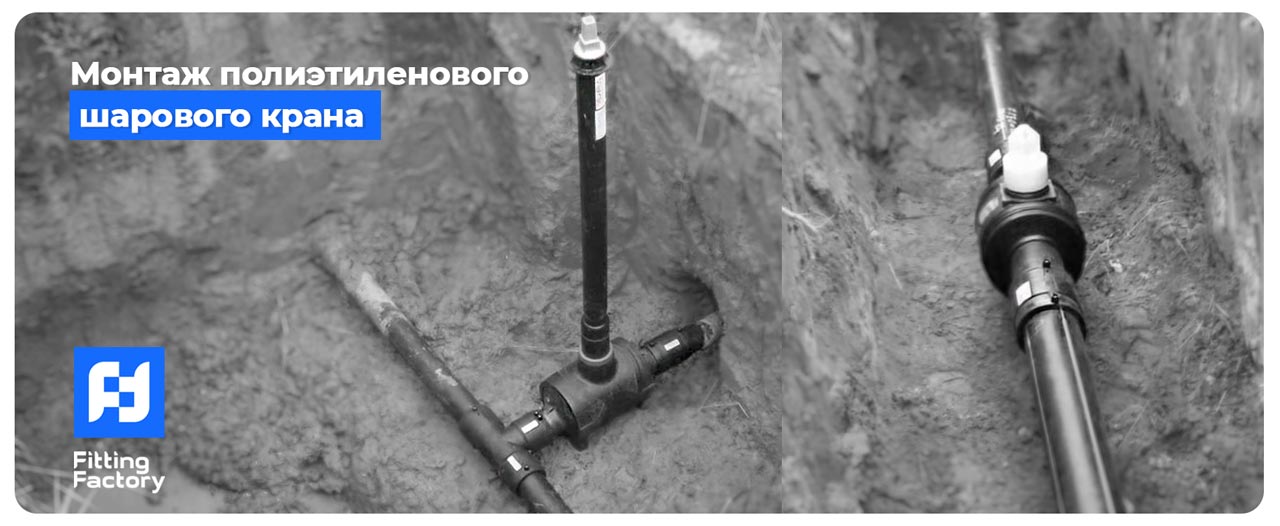

монтаж крана шарового пнд

Этапы:

Подготовка труб: обрезка под прямым углом, очистка от грязи и оксидного слоя, обезжиривание специальным средством.
Центровка: убедитесь, что оси труб и крана совпадают.
Сварка. Стыковой метод: нагрев торцов, соединение под давлением; для электромуфтовой: установка муфты, подключение к сварочному аппарату.
Охлаждение: не менее 30 минут без нагрузки.
Проверка герметичности: опрессовка воздухом или водой (давление на 20% выше рабочего).
Засыпка (для подземных кранов): песчаная подушка, послойная трамбовка.
Важно: для газа используйте только сертифицированные краны с жёлтой маркировкой.
