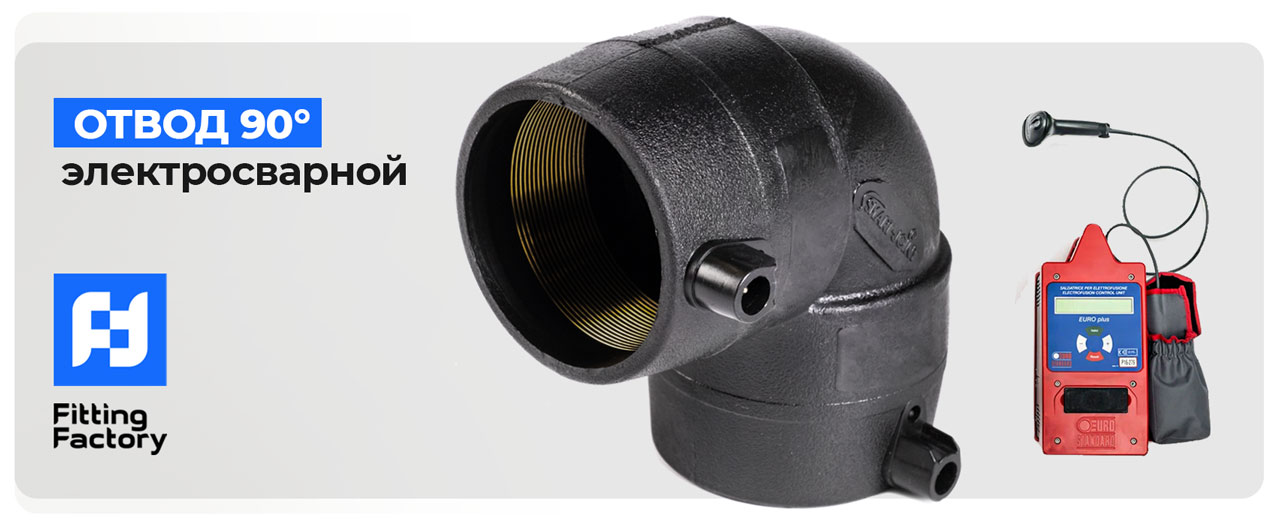

Электросварные отводы 90° ПЭ100 (ПНД): конструкция, назначение, монтаж

Электросварной отвод 90° — технологичное решение для изменения направления трассы полиэтиленового трубопровода под фиксированным углом. Отвод обеспечивает герметичность соединения в сетях водоснабжения и газораспределения.

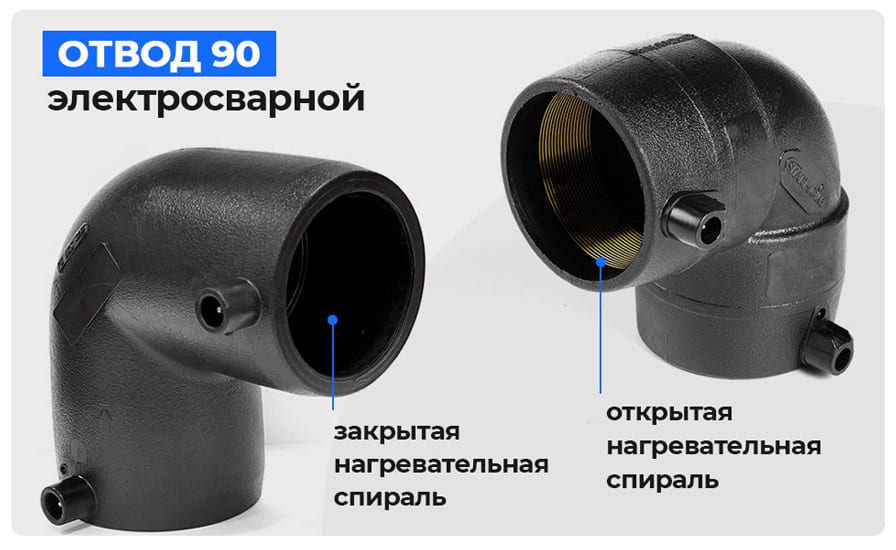

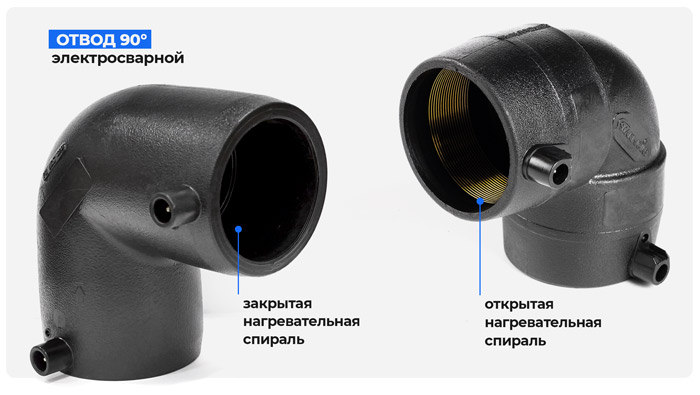

Фитинг производится из полиэтилена ПЭ100, обладающего высокой ударной вязкостью, термостойкостью и долговечностью. В данной статье речь идет о фитингах, относящихся к категории электросварных, поскольку оснащены встроенной нагревательной спиралью. В зависимости от бренда ПНД отвода встроенный нагревательный элемент бывает открытым или скрытым тонким слоем полиэтилена.

Принцип работы электросварного отвода

Отвод 90° или колено электросварное, как впрочем, любой другой электросварной пнд фитинг удобен и технически прост в монтаже. При подаче напряжения (с помощью аппарата электромуфтовой сварки) происходит равномерное расплавление слоя полиэтилена на фитинге и трубе, что обеспечивает монолитное соединение.

Принцип работы:

1. Отвод устанавливается на концы соединяемых труб.
2. К контактам фитинга подключается сварочный аппарат.
3. Спираль нагревается, расплавляя полиэтилен.
4. После остывания образуется монолитное, герметичное соединение.

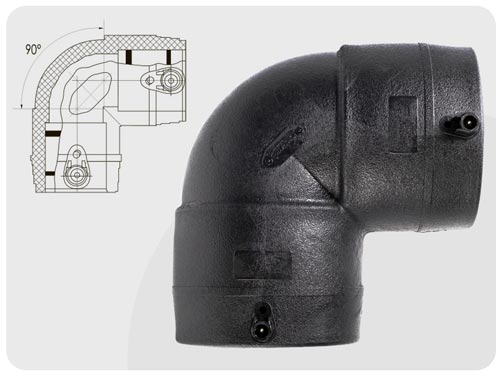

Конструктивные особенности отводов ПЭ100 SDR 11

Ключевые элементы конструкции:

корпус из полиэтилена встроенная нагревательная спираль контактные разъёмы (клеммы) для подключения сварочного аппарата контрольные метки для точной установки штрих-код с данными о фитинге и параметрами сварки

Электросварные отводы 90 градусов могут отличаться параметром PN, обозначающим рабочее давление в системе: PN10, PN16, PN25. Маркировка «PN10» на трубе и фитинге обозначает предельно допустимое давление 10 бар.

Температурный режим эксплуатации может отличаться, обычно составляет от -20°С до + 40°С.

Срок службы: не менее 50 лет.

Что выбрать ПЭ100 SDR 11 или SDR 17?

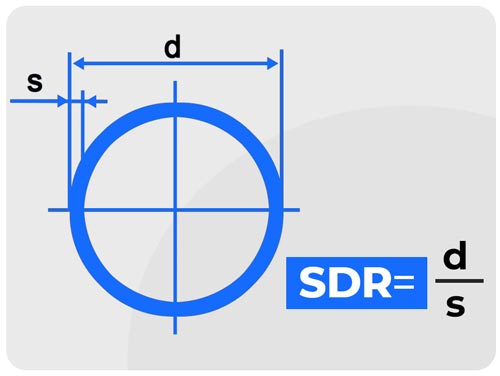

В рабочей документации и сметах встречаются отводы электросварные ПЭ100 SDR 11 и SDR 17, что это значит и какой выбрать? ПЭ100 — обозначение высшего класса полиэтилена для напорных трубопроводов, обеспечивающего высокую прочность. SDR (отношение диаметра к толщине стенки) сообщает нам о прочности: чем толще труба, тем параметр SDR меньше. Изделия с SDR11 выдержат более высокие нагрузки чем SDR17, но не следует забывать, что толстая стенка уменьшает пропускную способность.

Фитинги полиэтиленовые SDR11 обладают оптимальным балансом прочности и гибкости для большинства инженерных систем.

Купить электросварной отвод 90 градусов

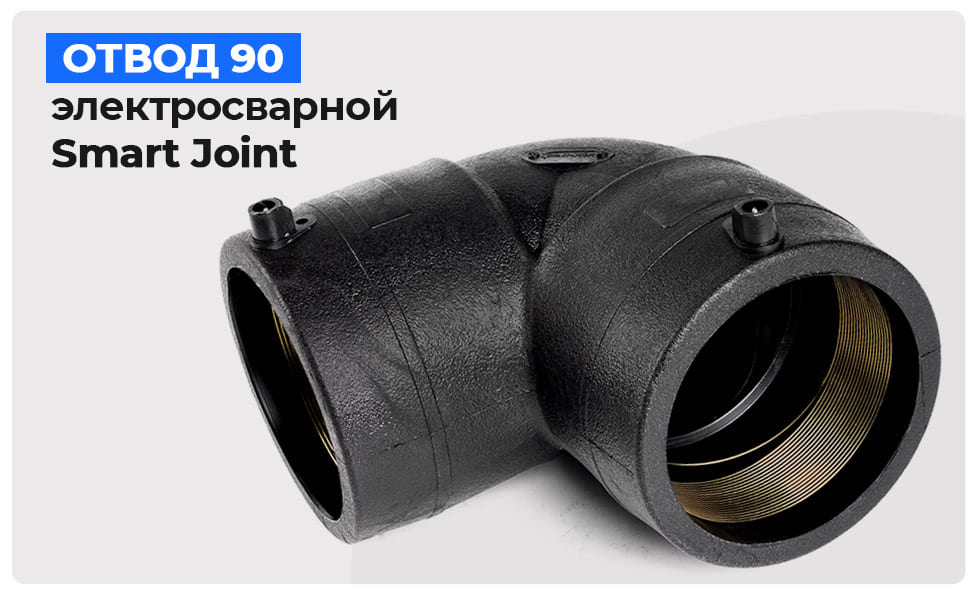

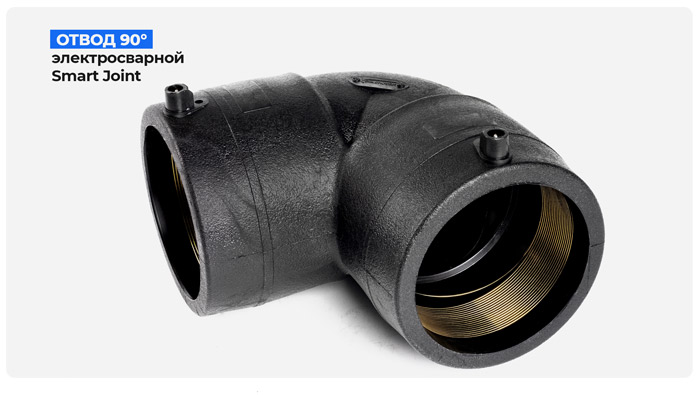

«Фитинг Фэктори» предлагает купить электросварные отводы 90 градусов по цене производителя с доставкой со склада в Москве, Нижнем Новгороде, Ростове-на-Дону. В каталоге представлены электросварные отвод 90 от недорогого эконом сегмента до фитингов премиум класса брендов Smart Joint, GQ, Elofit, Eurostandard производства России, Италии, Китая. При подборе учитывайте:

Назначение системы

• для водопроводов
• для газопроводов — только отводы со специальным сертификатом

Диаметр трубопровода. Стандартные размеры: 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 160, 200, 225, 315 мм.

Рабочее давление. Убедитесь, что PN отвода соответствует параметрам системы.

Сертификацию. Наличие сертификатов по ГОСТ Р 58121.2‑2018 (газ) или ГОСТ 18599‑2001 (вода).

Проверьте все характеристики перед покупкой фитинга. Обратите внимание на наличие паспорта и сертификатов, чтобы быть уверенными в её качестве и оригинальности. Если Вы не нашли необходимую информацию или остались вопросы, пожалуйста, обращайтесь к менеджерам компании по телефону +7 495 225-95-38 или электронной почте fit@fitting-factory.ru

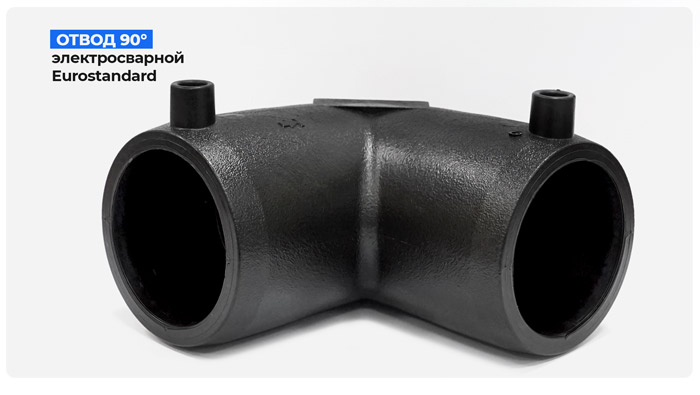

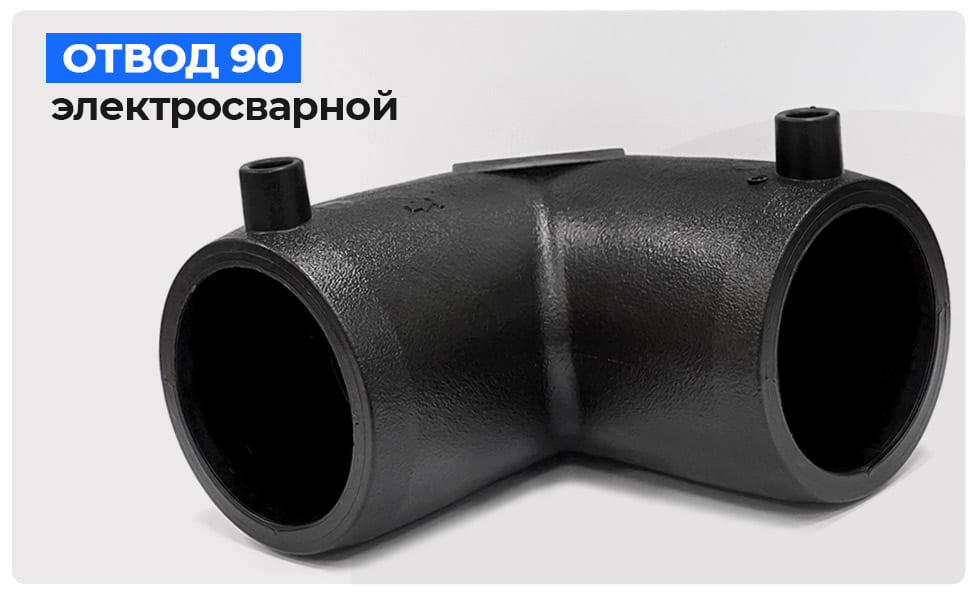

Цена на отвод электросварной 90 градусов пэ100 sdr11 бренда Eurostandard

Цены указаны в евро (€). Актуальный курс уточняйте у менеджера компании.

→ Полный прайс-лист на электросварные седелки (.pdf)

Оплата производится в размере 100% предоплаты по выставленному счету. Возможна отсрочка оплаты по согласованию с менеджером. Готовы оперативно поставить фитинги в любую точку России. Сотрудничаем с большинством известных транспортных компаний. Специалисты отдела логистики подберут оптимальный вариант доставки в зависимости от вида заказанной продукции.

Отгрузка продукции осуществляется непосредственно со склада компании:

• Московская область: д. Пирогово, ул. Совхозная, д. 2А. Время работы Москвовского склада: понедельник – пятница с 9:00 до 18:00
• Ростов-на-Дону: г. Батайск, ул. Рыбная д. 96. Время работы: понедельник – пятница с 8:00 до 17:00
• Нижний Новгород: г. Нижний Новгород, ул. Гордеевская д. 59а, к. 8. Время работы: понедельник – пятница с 8:00 до 17:00

Технология монтажа: пошаговая инструкция

Шаг 1. Подготовка.

Проверьте соответствие диаметра отвода и трубы. Очистите и обезжирьте соединяемые поверхности. Снимите фаску на концах труб (5–15°). Отметьте глубину вставки трубы в отвод.

Шаг 2. Установка.

Надвиньте отвод на концы труб до контрольных меток. Обеспечьте соосность соединения. Зафиксируйте в позиционере (при наличии).

Шаг 3. Сварка.

Подключите сварочный аппарат к контактам отвода. Задайте параметры сварки согласно штрих‑коду или паспорту изделия. Запустите процесс сварки. Дождитесь завершения цикла и автоматического отключения

Шаг 4. Остывание.

Не перемещайте соединение до полного остывания (15–40 мин). Отключите аппарат и снимите клеммы.

Шаг 5. Контроль качества.

Проверьте отсутствие перекосов. Осмотрите зону сварки на наличие дефектов. Проведите опрессовку системы (давление 1,5 × PN на 30 мин).

Типичные ошибки при монтаже

использование отводов не по назначению (водопроводные для газа); недостаточная очистка поверхностей перед сваркой нарушение параметров сварки (время, напряжение) перемещение соединения до полного остывания монтаж при температуре ниже −10 °C без подогрева несоответствие диаметров трубы и отвода
