Отвод 45° ПЭ100 электросварной: характеристики, применение, выбор и цена

Отвод 45 электросварной — это фасонный элемент трубопровода, предназначенный для изменения направления потока на 45°. Такие фитинги широко применяются в системах водоснабжения, газораспределения, канализации и технологических трубопроводах из полиэтилена низкого давления (ПНД). Благодаря встроенной нагревательной спирали обеспечивается герметичное и прочное соединение методом электромуфтовой сварки.

Данная статья поможет разобраться чем отличаются отводы 45 градусов, в каких случаях выбирают диаметры Ду32 и 110 мм, а также в особенностях исполнения ПЭ100 SDR17. Если останутся вопросы как выбрать и купить фитинг, пожалуйста, позвоните +7 495 225-95-38 или оставьте заявку fit@fitting-factory.ru. Эксперты «Фитинг Фэктори» с пятнадцатилетним опытом работы в сфере инженерных систем готовы ответить на технические вопросы, посчитать розничную или оптовую заявку на фасонные изделия для ПНД труб и организовать доставку с наших складов в Москве, Нижнем Новгороде, Ростове-на-Дону.

Что такое электросварной отвод 45 градусов

Электросварной отвод 45 градусов — это фитинг из полиэтилена марки ПЭ100 со встроенной закладной нагревательной спиралью. При подключении к сварочному аппарату и подаче напряжения спираль нагревает контактную зону, полиэтилен расплавляется и образует монолитное соединение с трубой.

Преимущества технологии:

• 100% герметичность соединения
• высокая прочность и долговечность шва
• устойчивость к давлению до 10–16 атм (в зависимости от SDR)
• устойчивость к коррозии и химическим средам

Почему выбирают именно 45 градусов?

Использование угла 45° вместо 90° позволяет снизить гидравлическое сопротивление, уменьшить нагрузку на стенки трубы, снизить риск образования турбулентности, что в конечном итоге повышает надежность и долговечность всей системы.

Отвод 45 электросварной является одним из самых применяемых фитингов при проектировании ответственных современных трубопроводных систем.

Как правильно выбрать электросварной отвод 45 градусов

При подборе учитываются:

1. Диаметр трубы (от 20 до 400 мм, самые востребованные 32 и 110 мм)
2. Параметр SDR трубы
3. Рабочее давление, PN
4. Назначение системы (вода, газ, канализация)
5. Наличие сертификатов соответствия

Важно, чтобы фитинг соответствовал ГОСТ и имел маркировку производителя.

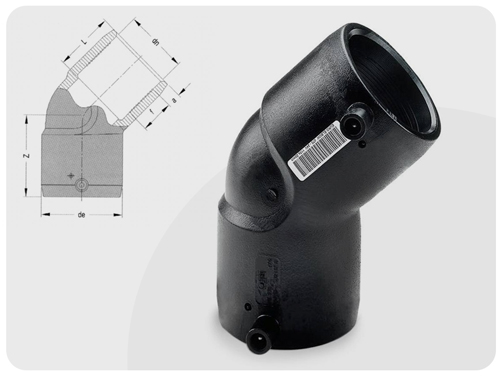

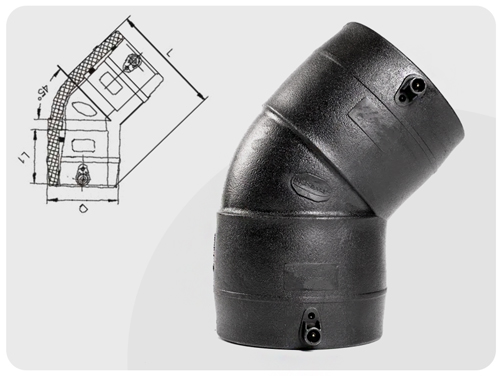

Отвод электросварной 45 SDR11 Eurostandard	Отвод электросварной 45 градусов ПЭ100 SDR17 Smart Joint

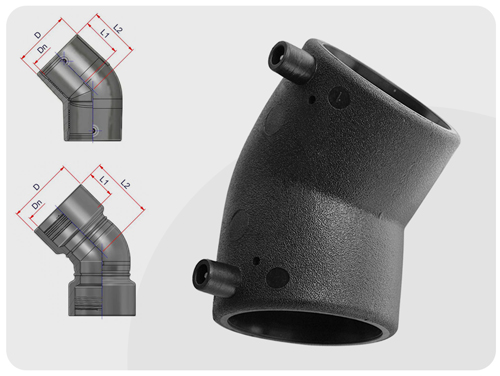

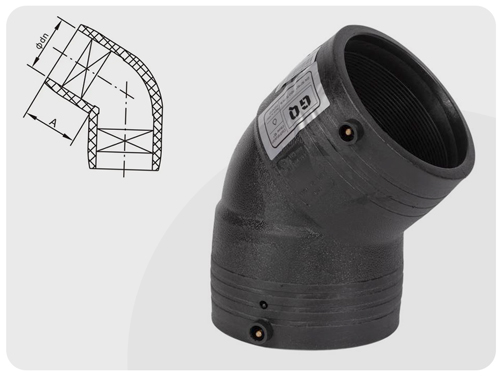

Отвод электросварной 45 Elofit	Поворот электросварной 45 GQ

Отвод монтажный электросварной 45 градусов Ду32

Отвод монтажный электросварной 45 градусов Ду32 применяется для ввода водоснабжения в здание, в распределительных узлах, в системах газоснабжения малого диаметра и промышленных коммуникациях.

Также часто используется формулировка отвод электромонтажный электросварной 45 градусов Ду32, что подразумевает применение в монтажных работах при прокладке инженерных сетей d32мм. Такой диаметр оптимален для частного строительства и малых коммерческих объектов.

Технические параметры Ду32:

• Наружный диаметр трубы: 32 мм
• Материал: ПЭ100
• Рабочее давление: до 16 бар (в зависимости от SDR)
• Угол поворота: 45°

Отвод ПНД 110 45 градусов электросварной

Отвод ПНД 110 45° электросварной (фитинг диаметром 110 мм с углом поворота 45 градусов) — один из наиболее востребованных размеров для магистральных и распределительных сетей. Диаметр 110 мм обеспечивает высокую пропускную способность и применяется при строительстве жилых комплексов, промышленных объектов и магистралей.

Область применения 110 мм:

• наружные сети водоснабжения
• газопроводы среднего давления
• канализационные напорные системы
• промышленные трубопроводы

Отвод 45 электросварной с резьбой

Отвод 45 переходной электросварной оснащен латунным вкладышем с резьбой или гайкой. Комбинированный фитинг служит не только для изменения направления потока рабочей среды на 45 градусов, но и для перехода на резьбовое соединение. Переходной фитинг востребован в ответственных инженерных системах, где требуется не только поворот трассы, но и изменение материала или разборное резьбовое соединение полиэтилена с металлом.

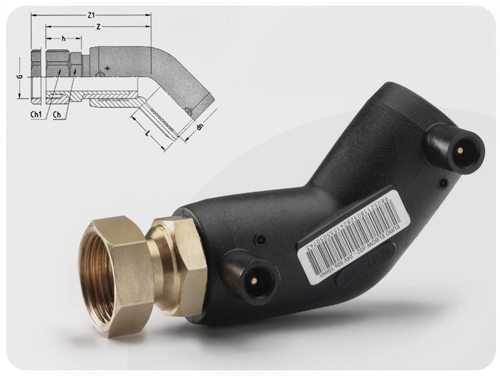

Отвод электросварной 45 с внутренней резьбой	Поворот электросварной 45 с накидной гайкой	Отвод электросварной с наружной резьбой

Отвод SDR 17, SDR 11 или SDR 9. Что выбрать?

В документации часто встречается параметр SDR рядом с наименованием фитинга. Разберемся что это значит и как выбрать правильный. Например, отвод электросварной 45 ПЭ100 SDR17, где ПЭ100 — марка высшего класса полиэтилена для напорных трубопроводов, а SDR — это отношение диаметра к толщине стенки, по сути, параметр, обозначающий прочность: чем толще труба, тем параметр SDR меньше. Изделия с SDR 9, SDR 7,4 и SDR11 выдержат более высокие нагрузки чем SDR17. Не забывайте и учитывайте в работе, что чем толще стенка, тем меньше пропускная способность системы. О

Отводы 45 SDR11 и SDR17 с рабочим давлением PN10 и PN16, пожалуй, самые ходовые фасонные изделия с оптимальным соотношением прочности, гибкости и веса.

Купить электросварной отвод 45 градусов

«Фитинг Фэктори» предлагает купить электросварные отводы 45 градусов по цене производителя с доставкой со склада в Москве, Нижнем Новгороде, Ростове-на-Дону. В каталоге представлены электросварные отводы 45 от недорогого сегмента до фитингов премиум класса брендов Smart Joint, GQ, Elofit, Eurostandard производства России, Италии, Китая. Обратите внимание на наличие паспорта и сертификатов, чтобы быть уверенными в её качестве и оригинальности. Если Вы не нашли необходимую информацию или остались вопросы, пожалуйста, обращайтесь к менеджерам компании по телефону +7 495 225-95-38 или электронной почте fit@fitting-factory.ru

Цена на отвод электросварной 45 ПЭ100 SDR11 бренда Евростадард (Eurostandard, Италия)

Цены указаны в евро (€). Актуальный курс уточняйте у менеджера компании.

→ Полный прайс-лист на электросварные седелки (.pdf)

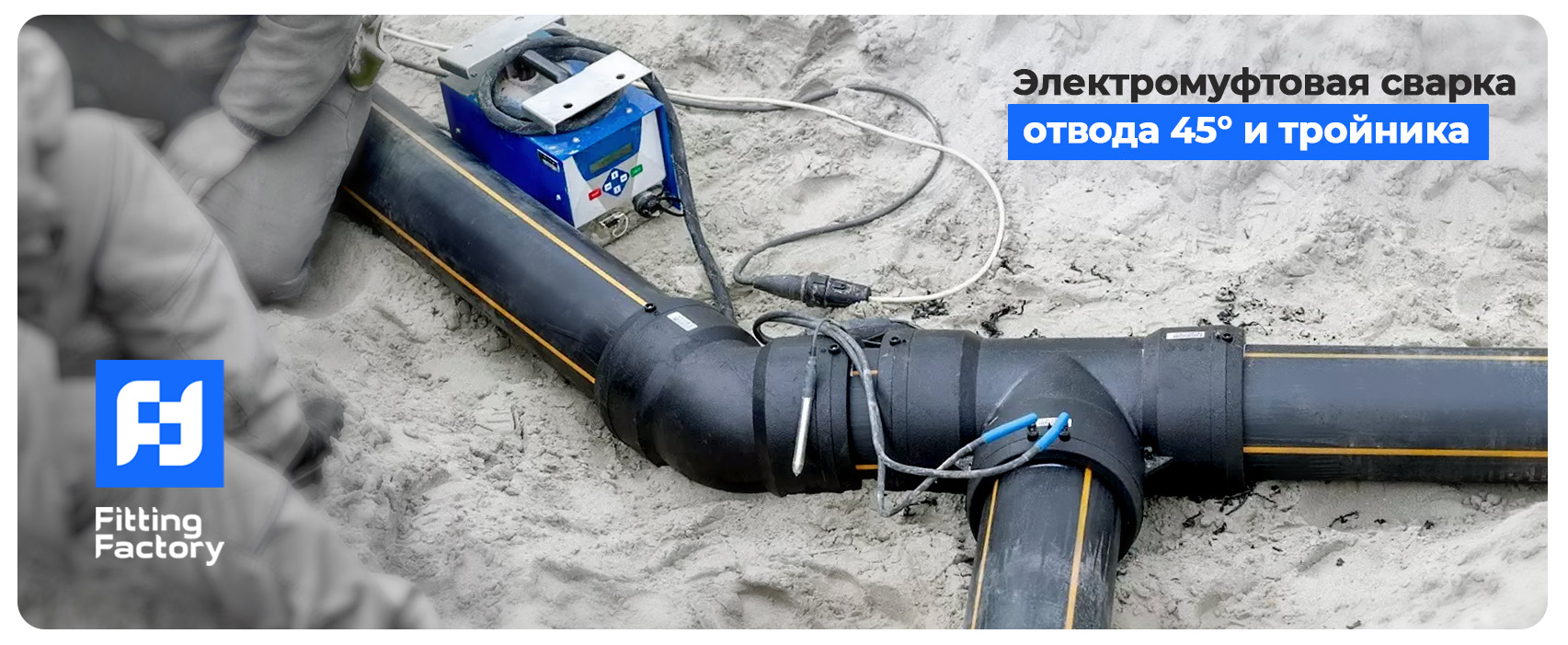

Монтаж электросварного отвода 45°

Процесс установки электросварного отвода включает:

1. Очистку поверхности трубы
2. Снятие оксидного слоя
3. Обезжиривание контактных поверхностей трубы и фитинга
4. Установку фитинга
5. Подключение сварочного аппарата
6. Автоматический цикл сварки
7. Естественное охлаждение

В результате образуется монолитное соединение, не уступающее по прочности самой трубе. При правильном монтаже эс фитинги обеспечивают долговечность инженерной системы на десятилетия.

Подробная инструкция по монтажу электросварных фитингов — здесь
